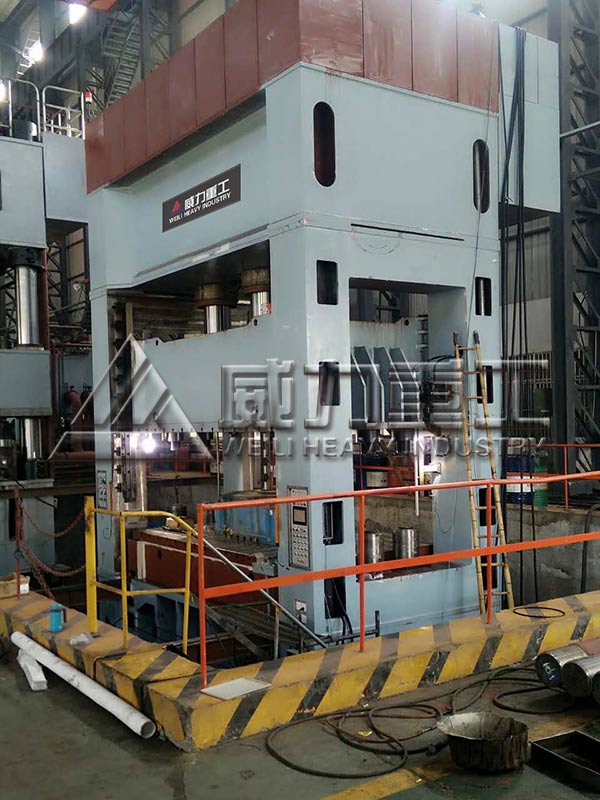

单动薄板成型框式液压机

产品分类： Y27系列薄板拉伸压力机

单动薄板成型框式液压机液压传动系统是由能量转换装置（包括油缸、电机、泵等）、能量调节控制装置（包...

订购热线：18306370978

跟此产品相关的产品

产品详情

厂家视频展示

本单动薄板成型框式液压机在结构设计上充分吸取了国内外各主要厂家的产品优点和引进技术产品之精华，整机经过计算机优化设计，形成了注重整体性能与实用、耐用、高刚度和高可靠性的独特的产品设计风格。

1、机械部分

★单动薄板成型框式液压机主要由机械结构、液压传动、电器控制三大部分组成。机身由上横梁、滑块、下横梁、左右支柱、移动工作台、各类液压缸、行程限位、滑块锁紧装置、护栏等组成。

★机身：机身由上横梁、滑块、下横梁、及左右支柱组成，为防止再次安装和工作时上、下横梁与支柱间的错位，其结合面均有定位环定位，确保精确度。

★滑块采用四角八面导轨，调整精度高，刚性好，调整后不易发生精度跑偏现象，从而保证滑块运行的精度以及能承受较大的偏心载荷。

★机身的上横梁、滑块、移动工作台、下横梁均单动薄板成型框式液压机采用全钢板焊接箱型结构；均采用二氧化碳气体保护焊施焊，能确保焊接质量。焊接后均经过壁炉退火处理，能充分消除焊接产生的变形和应力，焊接件粗加工后全部经过再次振动时效处理，能充分消除残余应力，可确保焊接件经久而永不变形，精度保持性好。各焊接件均设有起吊装置。机身整体外观平整、美观。

•移动工作台：移动工作台采用定位块定位，定位精度高。移动工作台在移出、移入及升起落下定位加紧时，均与滑板动作连锁。移动工作台加紧力不小于50吨,移动工作台驱动方式为液压缸驱动，移动工作台起落由4支液压浮起缸完成。移动工作台上平面左右和前后中心线有十字对模槽。移动工作台上平面布有顶杆孔，顶杆孔上配有塑料封盖以保证液压垫内部清洁度。

•单动薄板成型框式液压机移动工作台的操作方式为手动操作，与主机互锁，即只有滑块回程到上限位时移动工作台才允许工作。此外，在下横梁的中空部位增加多个承压支柱，用以增强移动工作台中间部位的承压强度。

•单动薄板成型框式液压机1000T主油缸由三支油缸实现，800T主油缸由两支油缸实现。油缸缸体、活塞杆均采用优质材料，所有主油缸的活塞杆均采用高强度冷硬铸铁，导向部硬度可杜绝了因活塞杆表面有划痕造成轻微泄漏的普遍现象，所有底缸的活塞杆都经调质处理，表面镀硬铬。油缸主密封件采用低摩擦阻力、耐高压的新型YX型密封圈，该密封圈采用知名密封。活塞杆的运动导向采用非金属耐磨环，避免金属接触可能造成的拉缸现象。

•液压机配有独立的液压垫装置。托板与顶杆接触面采用可更换式淬火硬平块。液压垫输出力由两支油缸实现，导向采用八平面导向。液压垫可作顶出器，也可作拉伸垫使用。在位置控制方面采用直线式位移传感器，液压垫的行程位移可实现数显、数控、行程可调整的方便措施.

•滑块和液压垫的润滑装置单动薄板成型框式液压机采用电脑程控自动润滑。并配有集油盒，多余的润滑油不会污染地面。供油量、供油时间间隔设定后，自动进行润滑，从而杜绝导轨非正常升温。

•配备冲裁缓冲装置，实现全吨位冲裁缓冲。冲裁缓冲作用点可调行程300mm。调节方式为人工调节。缓冲装置能有效吸收冲裁过程中产生的液体能量，降低冲裁噪声，减少冲裁震动，改善工作环境，并有效的延长了模具和液压机的使用寿命。冲裁缓冲装置设在移动工作台两侧。注意!非冲裁工艺时应将调节杆调至最上端,防止发生危险!

2、液压部分

•单动薄板成型框式液压机液压传动系统是由能量转换装置（包括油缸、电机、泵等）、能量调节控制装置（包括控制阀集成块、先导阀、充液系统、各种压力阀、方向阀流量阀等）、辅助装置（包括油箱、冷却系统、循环过滤系统、管路）及液压附件（如滤油器、法兰、接头、压力表、液位计压力表、滤油器、管路等），借助电气系统的控制完成各种动作的循环。

•本机的主泵采用国产优质元件，提高了单动薄板成型框式液压机动作的可靠性，延长了使用寿命，减少了液压系统的冲击，液压管路合理布置减震管夹，确保没有冲击、震动，液压回路有冲击的地方，采用高压软管连接。

•主集成油路控制系统采用插装阀系统，采用液压件厂产品，该单动薄板成型框式液压机系统结构紧凑，动作灵敏可靠，抗污染能力强，液流阻力小，维修方便，寿命长。插装集成阀采用国内优质产品，该阀组中的先导电磁阀采用国内优质产品。

•液压油冷却系统采用先进的空气压缩冷却机制冷,效果远远优越于普通的水冷机与风冷机,可将油温控制在正常使用油温之内,大大缓解了因油温过高造成的泄漏与老化现象。
