500吨薄板成型液压机
产品分类： Y27系列薄板拉伸压力机
500吨薄板成型液压机适用于拉伸、弯曲、成形、冲裁落料、翻遍等各种冲压工艺，特别适用于以下领域。汽车...
订购热线：18306370978
厂家视频展示
冲压薄板是具有良好的深冲性能、抗凹陷性、高弹性模量和抗疲劳性能的钢板。合金设计、晶粒细化、强化和相变强化是这种钢板主要可采取的生产方案。与其他金属材料薄板一样，500吨薄板成型液压机的薄板冲压成形工艺主要包含拉深、弯曲、翻边、缩口、扩口、胀形以及特种成形等，冲压成形时材料主要是通过伸长和压缩两大类变形性质发生变形的。其中拉深是应用最为普遍，也是最重要的一种成形工艺方法，拉深过程中材料的变形包含伸长类和压缩类变形，其产生的缺陷具有典型性，如能解决薄板拉深成形工艺问题，其他冲压成形工艺问题解决起来相对容易得多。因此，目前薄板冲压成形工艺研究主要集中于拉深成形，主要包含等温拉深、差温拉深等。
★用途：500吨薄板成型液压机适用于拉伸、弯曲、成形、冲裁落料、翻遍等各种冲压工艺，特别适用于以下领域。汽车零部件：车身覆盖件、制动片、油箱、底盘、桥壳、保险杠；家用电器：厨房电器。
★特点：本机器采用三梁四柱上置式1个液压缸结构，采用低嘈音高压柱塞泵，具有独立的动力机构及电气系统，PLC可编程控制器编程，按钮集中控制。
500吨薄板成型液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。具有独立的动力机构和电气系统。
500吨薄板成型液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。在本设计中，通过查阅大量文献资料，设计了液压缸的尺寸，拟订了液压原理图。按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。
500吨薄板成型液压机主要采用45号整体铸钢，经回火震动时效处理，机架设计经有限元素分析，具有高刚性、高精度。确保了机器变形量小的特点，使用更方便。也可特殊定做前后移动的工作台，根据客户不同的选择制定。
●适应各种型号防盗门的成型、压边、压花等工件。
●适用压制井盖、大小弯头、管卡等工艺。
●大型汽车、农用车覆盖件及其它零件。
●锅炉封头、液化器罐体、不锈钢洗手槽、浴池等。
●船舶、航空、航天及轨道上等领域。
怎样安装调试500吨薄板成型液压机：
1、 首先对整机进行清洗，擦拭掉机器上的防锈油。
2、 开始接通准备好的冷却水。
3、 把液压油注入到油箱里，在这里推荐大家使用68#液压油，注入的油量大约在270升左右。
4、 接通电源，检查线路是否完好，启动电机，注意观察电机旋转方向。
5、 在上下工作台之间安装一个垫块。
6 、注意检查行程开关有没有松动，检查是否需要对其进行重新调整。
动作原理：
★该机器由500吨薄板成型液压机及控制机构两大块构成。
★主要组成部分：上置主缸，下顶缸，侧缸，机身。
★通过高压油泵，电机及各种压力阀，控制系统组成的动力机构。它在电子装置上面的控制下，启动电源，油泵及各种液压阀开始运作，各种阀配件控制油的方向，速度，压力，并执行各种不同的功能。通过又单向阀，由不可返回，溢流阀，顺序等等。保护液压回路等作用。
★液压泵主要通过机械能转换来液压能，使500吨薄板成型液压机快速油缸产生压力。完成浅拉深，成型，翻边等操作。
操作制度：
★500吨薄板成型液压机的人员具备售后服务人员或者操作说明书才有资格作业，严禁生疏的人员接触四柱拉伸机以免造成不必要的安全麻烦。
★进入车间必须代号安全设备，切勿带火源接触电箱等重要部位。
★机器空载运行几次，检测各部分显示灯光是否一切正常。
★开机之前检查液压机的各个按钮是否有松动，油管是否有漏油现象，并做好定期检查。
保养：
1、一个季度清洗一次500吨薄板成型液压机，和滤油器。每天做好液压机的清洁工作
2、工作结束关掉机器电源。
操作注意事项：
●本机器要正确接地，以单独接地为好。
●机器在运转中不允许校正模具。
●液压油为N46号抗磨液压油或N46号低凝液压油，经80-100钼丝网过滤后使用。
●本机器工作200小时后应检查油液清洁度，要求无异味，在白色滤纸上滴一滴油液，油迹的中心点以内无黑渍，否则换油。
●500吨薄板成型液压机不得过载使用。
●系统如出现意外泄漏，消除故障后应补充足够液压油。
●经常检查泵站，油箱的清洁，严禁水，灰尘，异物进入油箱。
●如转换功能，应把系统内空气排净方可工作。
●在试车及工作中如有异常应立即停机检查。
●保压10分钟允许降压2.5Mpa。

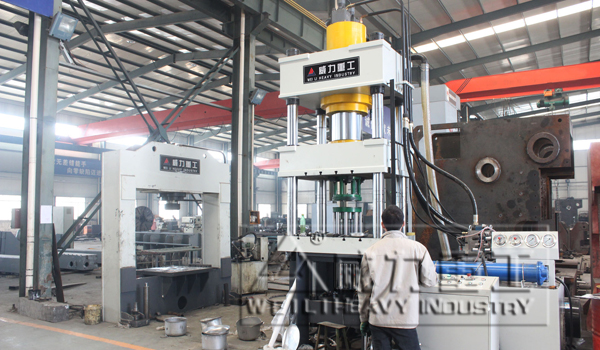

500吨薄板成型液压机

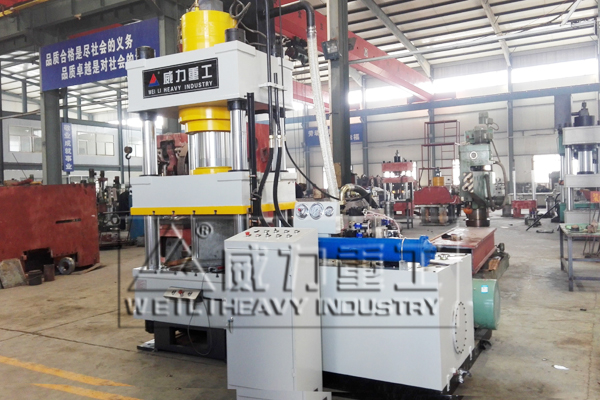

500吨薄板成型液压机
