拉伸不锈钢轮毂罩500吨液压机

产品分类：不锈钢拉伸液压机

液压机厂家可以采取对轮毂铸造成型后进行拉伸不锈钢轮毂罩500吨液压机拉伸加工的方法。轮毂经过拉伸加工...

订购热线：18306370978

跟此产品相关的产品

产品详情

现有的轮毂生产方式主要是一体铸造成型，这种方法工序简单，生产成本低，成型后的轮毂刚性好，经久耐用。随着汽车工业的发展，人们需求更加轻便和机械强度高的轮毂。可以采取对轮毂铸造成型后进行拉伸加工的方法。轮毂经过拉伸加工后金相组织排列更加均匀。相对于铸造成型，拉伸成型的轮毂在相同规格下重量更轻，刚性和表面硬度也较优秀，可以有效降低整车重量，使汽车行驶更加平顺。

四柱液压机，经济实用，液压控制采用插装阀集成系统，减少泄漏点，动作可靠，实用寿命长，可实现定压和定程两种成型工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现半自动、全自动操作方式。

拉伸不锈钢轮毂罩500吨液压机性能特点：

1、机身为四柱式结构，受力件经优化设计，外形美观，经济适用。

2、充液箱容积增大，保证快速充液，减少上压时间。增大散热面积，降低油温。

3、拉伸不锈钢轮毂罩500吨液压机主机三梁端面模量较大，提高三梁的刚度，大大延长了寿命。

4、主缸与活塞杆均采用优质锻件，提高了可靠性。

5、主杆采用四螺母结构，提高了预紧性能，能长期保持精度的稳定性。

6、活塞杆与立柱表面，采用碎火，镀硬铬，提高了耐磨性，防止表面腐蚀划伤。

7、采用进步的插装阀，结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏。

8、动力系统采用浸油立式泵组。减少噪音，吸油效果好，提高了油泵的寿命。

9、压力表采用耐震压力表，并安有压力表节门，便于维修。

10、主缸密封件采用全球知名企业产品。

11、电器控制系统有继电器和PLC二种控制方案供选择，由PLC控制的电器系统，工作灵敏可靠，柔性好；操作按钮集中于面板并没有活动按钮站，操作方便；具有调整，双手单次循环二种操作方式。

12、滑块可实现定程，定压两种控制方式，具有保压，延时等功能；工作压力，行程大小可根据工艺需要在规定的范围内可调。

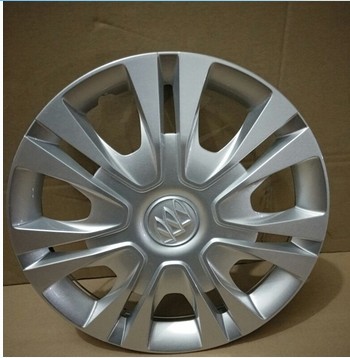

拉伸轮毂罩专用四柱液压机

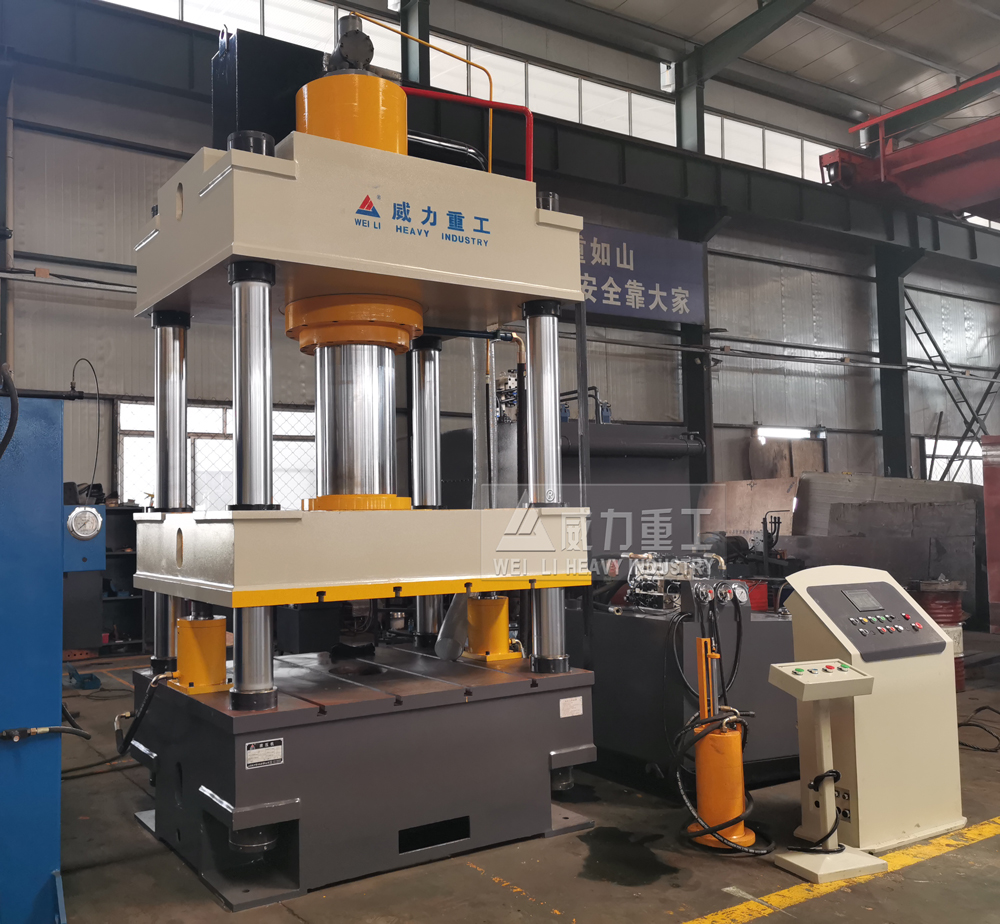

不锈钢轮毂罩拉伸机

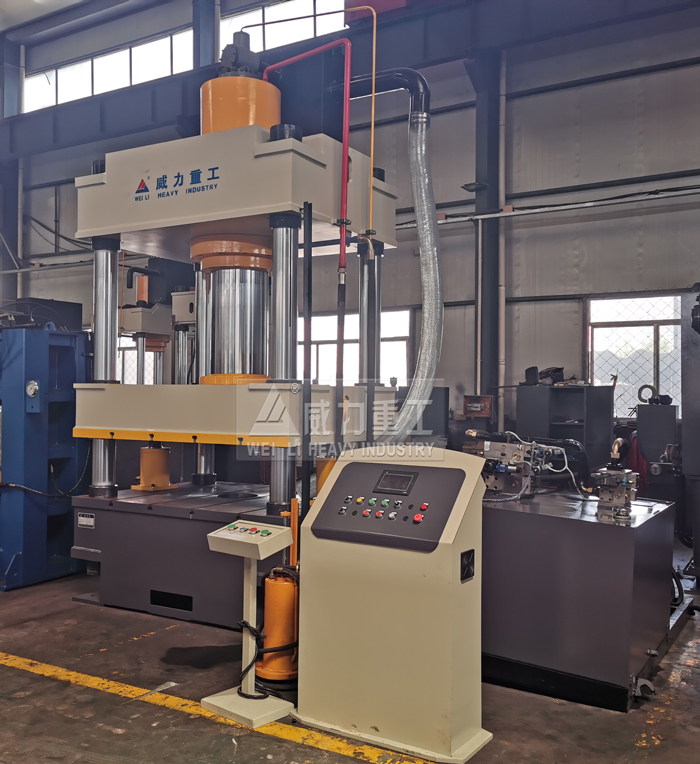

四柱液压机拉伸成型轮毂

拉伸不锈钢轮毂罩500吨液压机结构说明：

为立式结构四柱三梁液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体，现将各部分简介如下：

1、机身：

拉伸不锈钢轮毂罩500吨液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。

(动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。)

2、行程限位装置：

行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。这款3600吨液压机在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸：

油缸缸体锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统：

液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。

(1)油箱：油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。

(2)插装阀：采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。

(3)压力表：使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。

(4)压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

液压机执行标准:

1、液压机设计制造按JB3818-1999《液压机技术条件》

2、液压机的安全按JB3915-85《液压机安全技术条件》

3、液压系统按GB3766-83《液压系统通用技术条件》
