模压SMC燃气表箱500吨630吨液压机
产品分类： SMC复合材料成型机
四柱液压机模压成型玻璃钢SMC电表箱采用增强型不饱和聚脂树脂模塑料，经过高温高压一次性成型，具有箱体...
订购热线：18306370978
模压SMC燃气表箱500吨630吨液压机适用于SMC、BMC，树脂，塑料等复合材料的加热模压硫化成型，目前应用于玻璃钢化粪池，水箱，电表箱，垃圾桶，电缆支架电缆线槽，汽车配件等等产品的压制成型，可选配电加热或油加热两种加热方式，阀体设有抽芯保压等功能，变频器可实现模压工艺的快下慢下慢回快回的功能，PLC可以实现所有动作的自动化，所有配置及参数要求均可个性化定制。四柱液压机模压成型玻璃钢SMC电表箱采用增强型不饱和聚脂树脂模塑料，经过高温高压一次性成型，具有箱体坚固、永不变形、耐腐蚀、耐老化、长寿命、易于安装、操作简便等特点。
模压工艺过程分为加料、闭模、排气、固化、脱模和模具清理等，若制品有嵌件需要在模压SMC燃气表箱500吨630吨液压机模压时封入，则在加料前应将嵌件安放好。主要控制的工艺条件是压力、模具温度和模压时间。此外，还有一种特殊形式的模压方法，即先将粉状塑料压实，然后从模中取出料坯，放在炉中加热至熔点，使塑料颗粒熔化成一个整体，冷却后得制品或半成品。

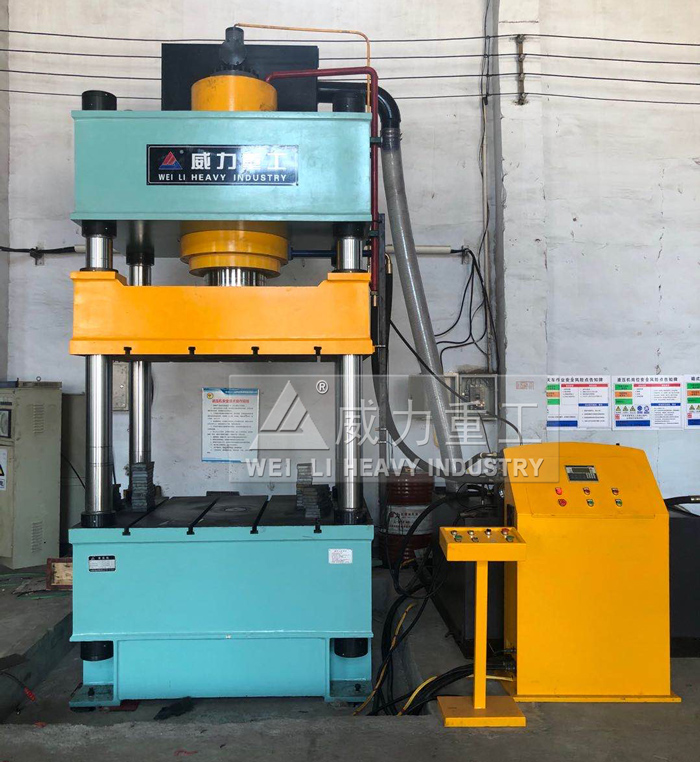

模压燃气表箱专用四柱液压机

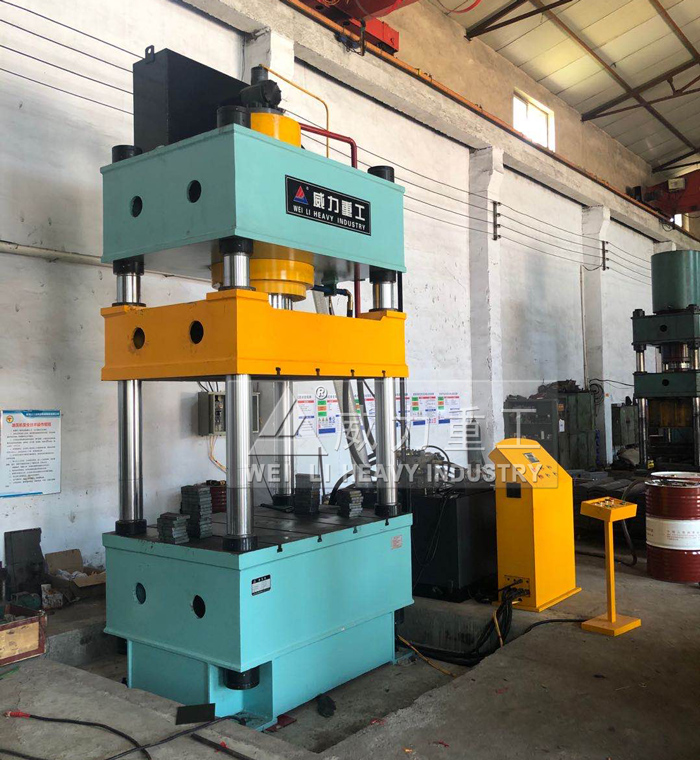

四柱式500吨630吨模压液压机

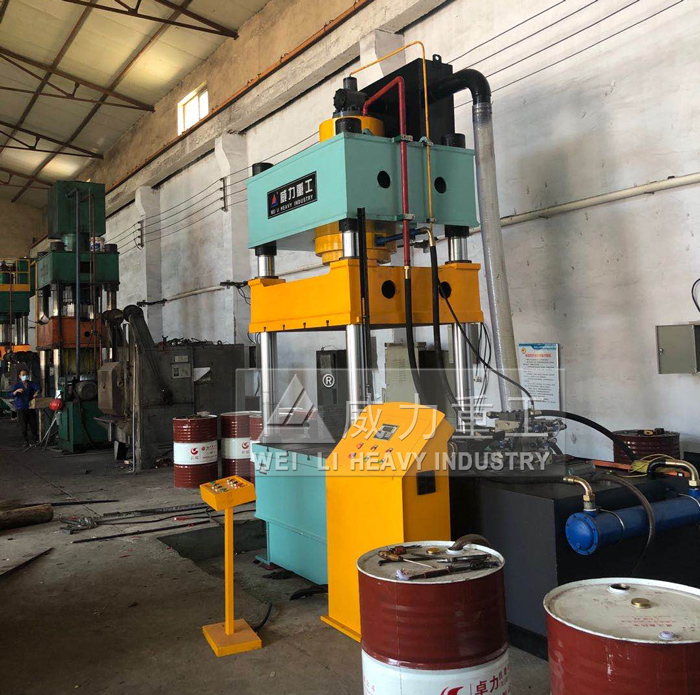

玻璃钢制品专用四柱液压机

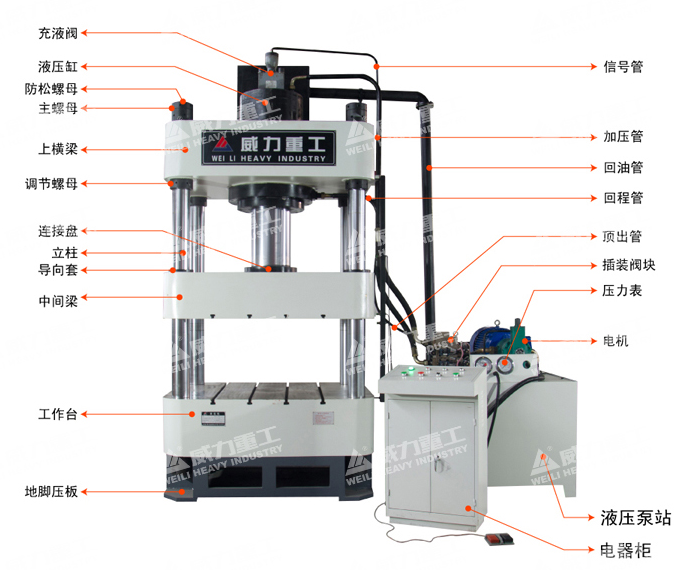

模压SMC燃气表箱500吨630吨液压机结构概述：
1主要机械部件、机构：
1.1机身采用三梁四柱式结构，上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。
1.2上梁、工作台、滑块等大件为钢板焊接件，经计算机优化设计，其强度、刚性、结构、防变形性等均满足标准和使用要求，且有充裕的安全系数；采用二氧化碳气体保护焊加手工电弧焊焊接，焊接质量达到要求，通过时效震动处理消除变形应力。
1.3滑块：箱形结构的钢板焊接件，四柱导向孔处导向套材料为纳米分子复合材料，具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。
1.4上梁：箱形结构的钢板焊接件，内装有主工作油缸，上面装有充液油箱等。
1.5 工作台：钢板焊接结构件，与上梁、滑块通过立柱连成主机。
1.6 油缸：采用五缸设计，布置在上横梁孔内，采用双道进口密封圈密封，导向部分采用焊铜处理，密封好耐磨性强，油缸体的材料为45号锻钢，锻件为3级（GB/13315-1991）锻件经过超声波探伤检测合格，调质处理硬度合格。
1.7工作台下方下置液压垫装置，主要用于反拉伸制件的成型工艺。
1.8立柱：材料为45#锻钢，经调质处理，表面镀硬铬，增加耐磨性能，硬度合格。
1.9螺母材料为45＃锻钢，与立柱上的螺纹相配，锁紧机身。
1.10限位装置：位于主机机身右侧，行程开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。
2 、液压系统：
2.1、本机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。
2.2液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀，调整主缸上腔压力。
2.3主油泵为轴向柱塞泵,性能稳定。
2.4 油箱为钢板焊接结构，设有油标便于观测油位，空气滤清器、阀集成块等在油箱盖板上方有序排列。
2.5 主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安装前进行酸洗和钝化处理，以保证油液的清洁度。
2.6 压力表：本机使用抗震压力表，不易损坏，电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到保护作用。
2.7 压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。
3、电气系统：
3.1设有独立的电气控制系统，采用按钮集中控制。
3.2模压SMC燃气表箱500吨630吨液压机电源为AC380V，50HZ； 指示灯电压为380V。
4、操作系统：
4.1可实现调整和半自动两种操作方式。
4.2 调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。
4.3半自动：按压工作按钮，完成一次工艺循环。
（半自动动作也可跟据用户要求设定）
4.4滑块行程由行程控制装置调整。
4.5主缸由远程调压阀进行调压。
5 安全装置：
5.1静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。
5.2电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。
5.3 主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。
5.4超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。
5.5 超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。
模压SMC燃气表箱500吨630吨液压机可选安全装置：
●移动工作台●冲裁缓冲装置●压边滑块、液压垫四角分别调压装置（拉伸不对称零件）●光电保护装置●换模用浮动导轨和滚动托架●模具快速夹紧机构●行程、压力、速度数显数控装置●触摸式工业显示屏●液压系统加热、冷却装置。●具备保压延时功能，延时时间可调（选装）。●电器系统采用ＰＬＣ控制（选装）。
