400吨锚杆托盘成型机

产品分类：矿用锚杆托盘成型机

400吨锚杆托盘成型机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等...

订购热线：18306370978

跟此产品相关的产品

产品详情

厂家视频展示

目前煤矿运用的托盘有很多种规格，目前市面上主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。锚杆托盘锚头上的倒刺可将锚杆定坐落钻好的孔内，并保证杆体杰出居中。制作一个好的锚杆托盘需求的步骤：焊环、轧头制作杆体，绕环切开制作挡环，剪板、冲型、冲孔制作托盘。因而在生产制作进程中离不开一个和重要冲压设备——400吨锚杆托盘成型机，可更换不用模具生产各式各样形状的托盘，山东威力重工还可以根客户的生产需求定做100吨、200吨、315吨、400吨、630吨、800吨、1000吨、2000吨、3000吨、4000吨四柱结构、单臂结构、框架结构锚杆托盘专用液压机产品！目前山东威力重工与山西古城煤矿、阳泉煤矿、济宁邹城煤矿、汶上煤矿、内蒙煤矿、东北三省煤矿等都是与我公司合作过的煤矿企业，并得到了他们的一致好评。

400吨锚杆托盘成型机特点：

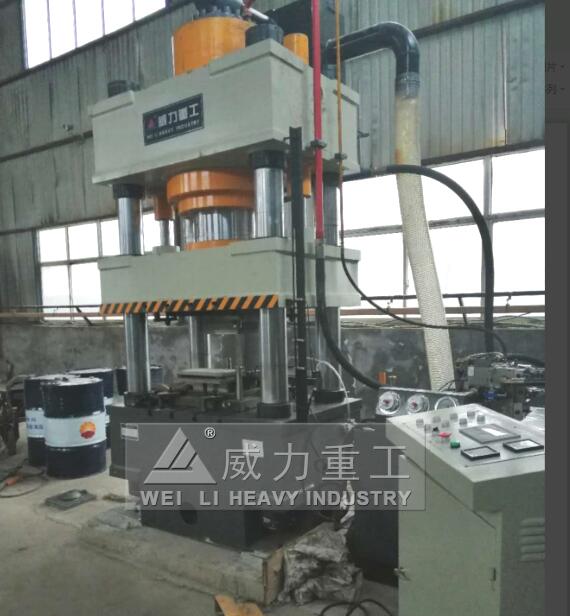

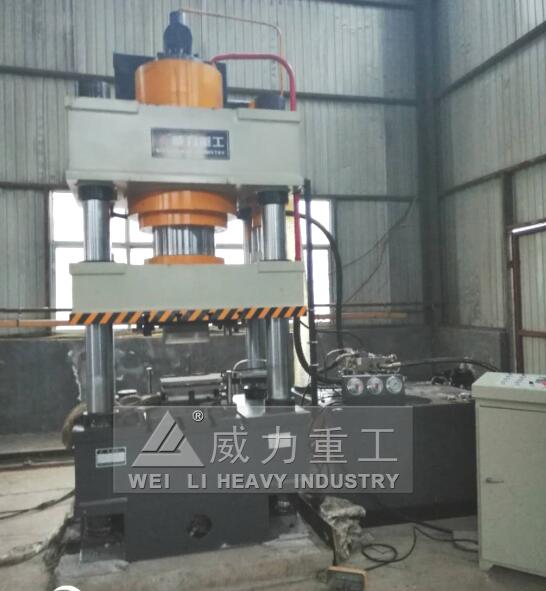

★ 主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。

★ 上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.

★ 主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。

★ 液压油缸为活塞式结构，400吨锚杆托盘液压机油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。

★ 液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。

★ ★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
重点说明：山东威力重工可以根据锚杆托盘的规格：120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8，量身设计定做液压机的吨位配置，欢迎各地用户提前可以将您的数据发给我们，公司相关技术设计人员会帮您核算，山东威力重工同时也生产销售锚杆托盘液压机模具，由于不同的液压机价格不一样，所以欢迎提供数据为您报价！
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

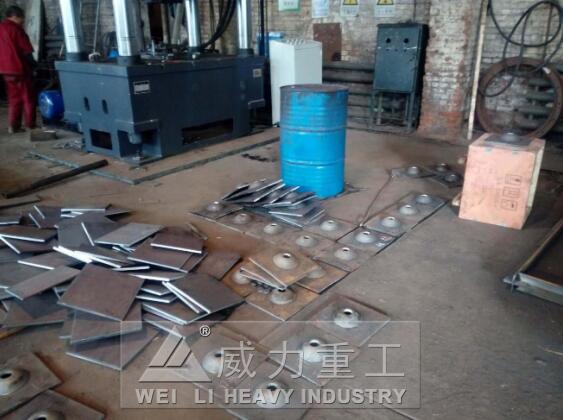

矿用锚杆托盘加工工艺阐明：

★ 按矿井不同巷道支护需求，运用剪板机将钢板剪切成所需标准的钢板。

★ 凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在400吨锚杆托盘成型机的底板上，上下模要求同心度差错不能超过0.1MM，锚杆托盘凸形部位的倾角为30度，选用改进型400吨锚杆托盘成型机进行限制成型。

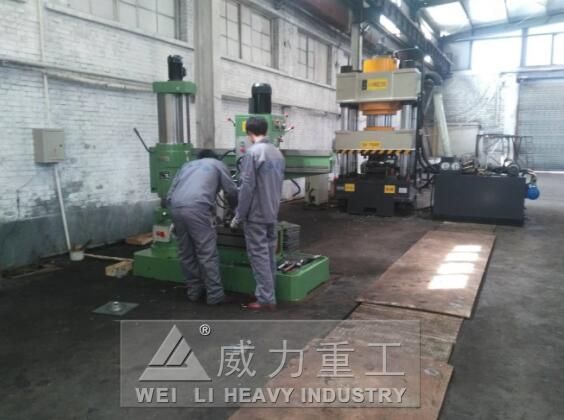

★ 依据不同直径的锚杆杆体需求的标准进行钻孔，钻孔方位在锚杆托盘平面的中心方位进行，不得偏斜，钻孔可选用钻床和冲床两种方法。外子完毕后，对锚杆托盘进行防腐处理。

★ 限制成型的锚杆托盘经由自动送礼带传送出去，整个进程操作简略便利，一次剪切成型，提高了出产功率，减少了人力资源，为矿山企业带来了更大的经济效益，是目前锚杆托盘出产制作的抱负设备。

400吨锚杆托盘成型机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。该液压机同样还适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。400吨锚杆托盘成型机具有独立的动力机构和电器系统，采用按钮集中控制，可实现调整、手动及半自动三种操作方式。

可选配附件：

● 冲裁缓冲装置

● 移动工作台

● 光幕安全保护装置

● 冷却装置

● 换模具有浮动导轨和滚动托架

● 触模式工业显示屏

● 打料装置（液压机和机械式）

● 工作灯

● PLC可编程序控制系统

冬季保养说明：400吨锚杆托盘成型机对工作油的储存和转运工作应十分注意。盛油桶应加专门的标志并掩盖好。在冬季，要注意桶内勿因空气冷凝成水分而混入油中，勿将桶皮生锈的锈片落入桶内。冬季对发动机与其他机械系统所采取的多项预防措施，如掩盖防冻、加热保温、换用低黏度工作油等，均适用于液压系统。在冬季和较坏的工况下，要对液压机系统勤检查、勤保养，常换工作油液。
