剪切冲压一次成型锚杆托盘液压机
产品分类： 矿用锚杆托盘成型机
山东威力重工专业生产制造锚杆托盘生产设备，剪切冲压一次成型锚杆托盘液压机，配套各种规格成型模具，...
订购热线：18306370978
山东威力重工专业生产制造锚杆托盘生产设备，剪切冲压一次成型锚杆托盘液压机，配套各种规格成型模具，一次选择省时省事，锚杆托盘是跟锚杆配套的产品，锚盘：（Anchorplate）矿井支护材料的一种，用于配合锚杆（置于岩体中并与岩体紧密接触的杆件）的支护，有圆形、方形、菱形。
剪切冲压一次成型锚杆托盘液压机特点：
三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。
1： 可订做液压机各种型号下顶缸
2： 冲裁缓冲装置
3： PLC触摸屏控制分流
4： 快速行程充液装置
5：20T---1000T可根据客户要求特殊定做；
矿用锚杆托盘液压机功能：本系列液压机适用于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等也可从事校正、压装、塑料制品及粉末制品的压制成型。
剪切冲压一次成型锚杆托盘液压机性能特点：
1、液压机机身为四柱式结构，受力件经优化设计，外形美观，经济适用。
2、充液箱容积增大，保证快速充液，减少上压时间。增大散热面积，降低油温。
3、剪切冲压一次成型锚杆托盘液压机主机三梁端面模量较大，提高三梁的刚度，大大延长了寿命。
4、主缸与活塞杆均采用优质锻件，提高了可靠性。
5、主杆采用四螺母结构，提高了预紧性能，能长期保持精度的稳定性。
6、活塞杆与立柱表面，采用碎火，镀硬铬，提高了耐磨性，防止表面腐蚀划伤。
7、采用进步的插装阀，结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏。
8、液压机动力系统采用浸油立式泵组。减少噪音，吸油效果好，提高了油泵的寿命。
9、压力表采用耐震压力表，并安有压力表节门，便于维修。
10、主缸密封件采用知名企业产品。
11、电器控制系统有继电器和PLC二种控制方案供选择，由PLC控制的电器系统，工作灵敏可靠，柔性好；操作按钮集中于面板并没有活动按钮站，操作方便；具有调整，双手单次循环二种操作方式。
12、滑块可实现定程，定压两种控制方式，具有保压，延时等功能；工作压力，行程大小可根据工艺需要在规定的范围内可调。

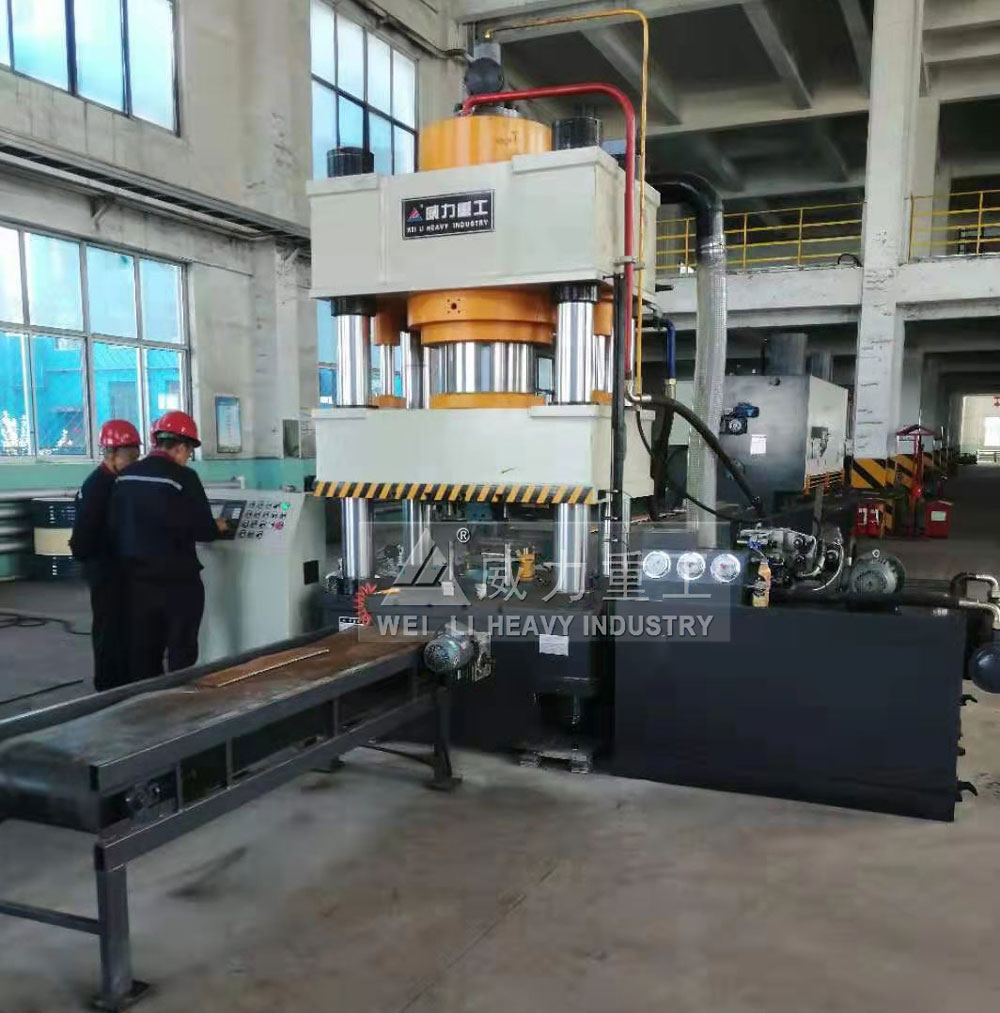

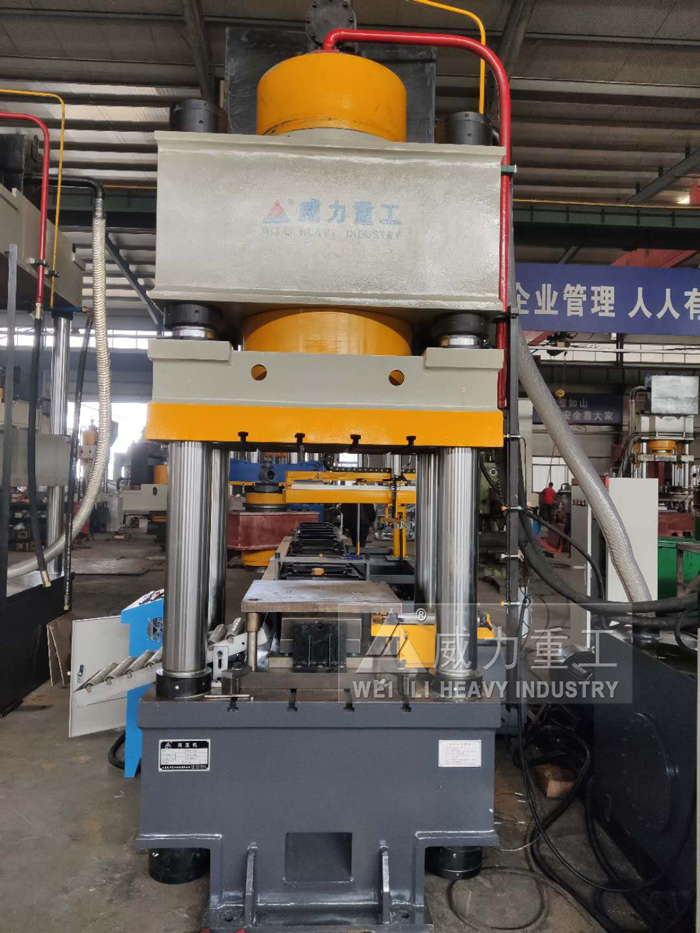

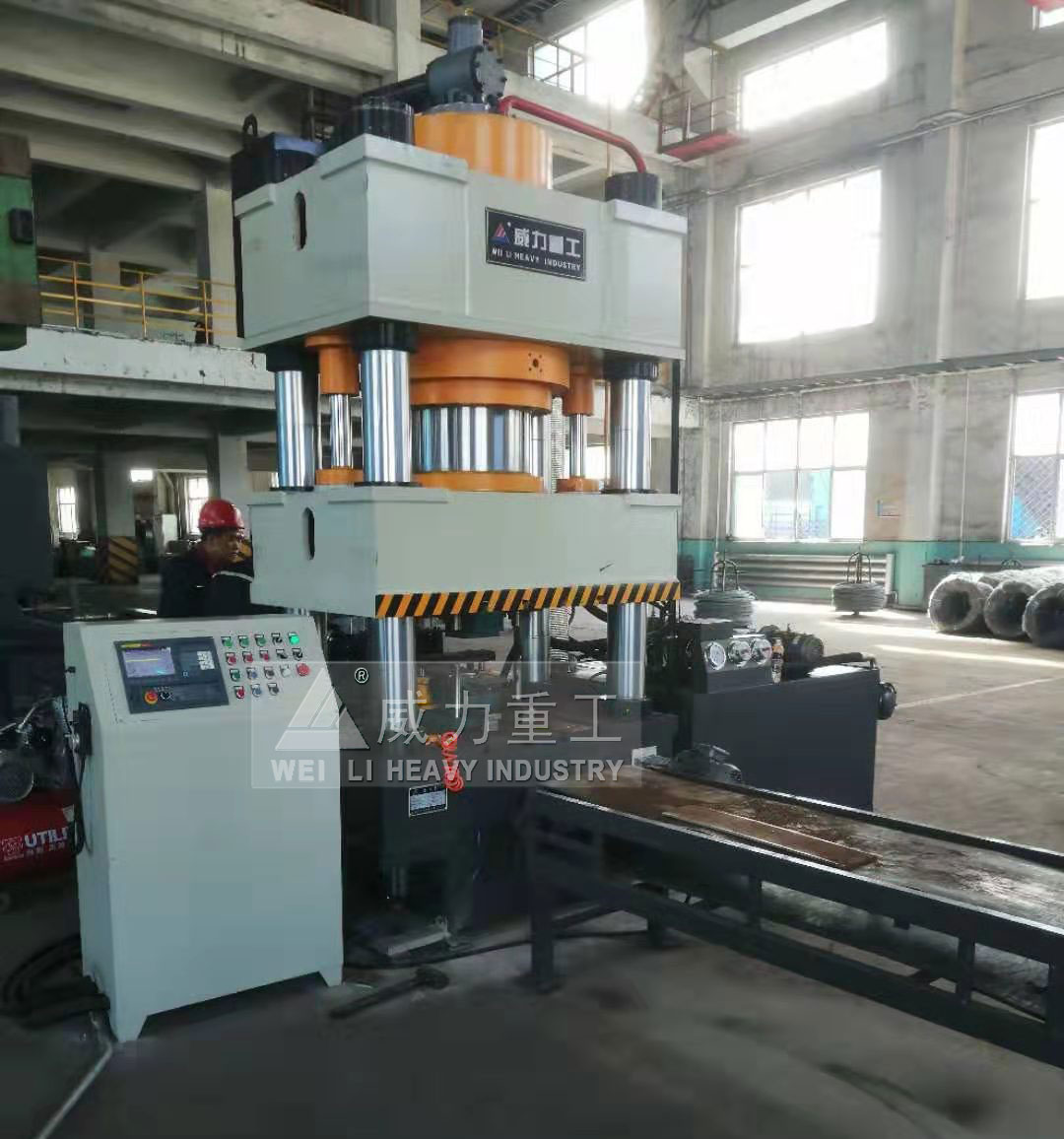

四柱液压机冲压锚杆托盘
剪切冲压一次成型锚杆托盘液压机结构说明：
液压机为立式结构四柱三梁液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体，现将各部分简介如下：
1、机身：
剪切冲压一次成型锚杆托盘液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。
(动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。)
2、行程限位装置：
行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。这款3600吨液压机在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。
3、油缸：
油缸缸体锻打内孔磨加工成型。活塞杆材质45#锻件。
4、液压系统：
液压机液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。
(1)油箱：油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。
(2)插装阀：采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。
(3)压力表：液压机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。
(4)压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

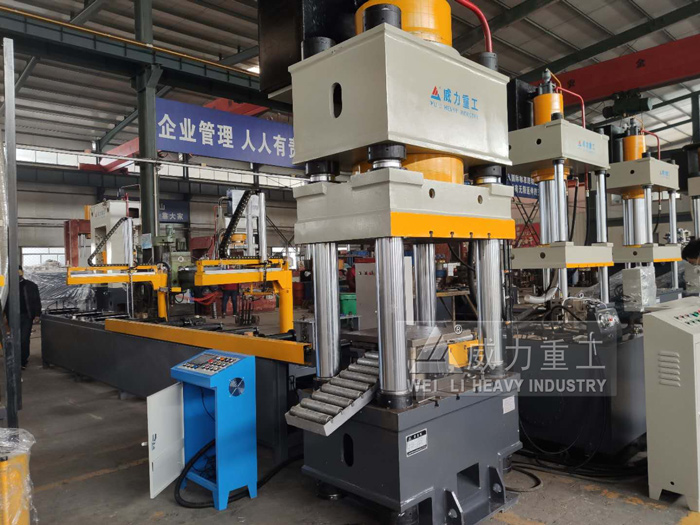

锚杆托盘四柱液压机冲压生产线

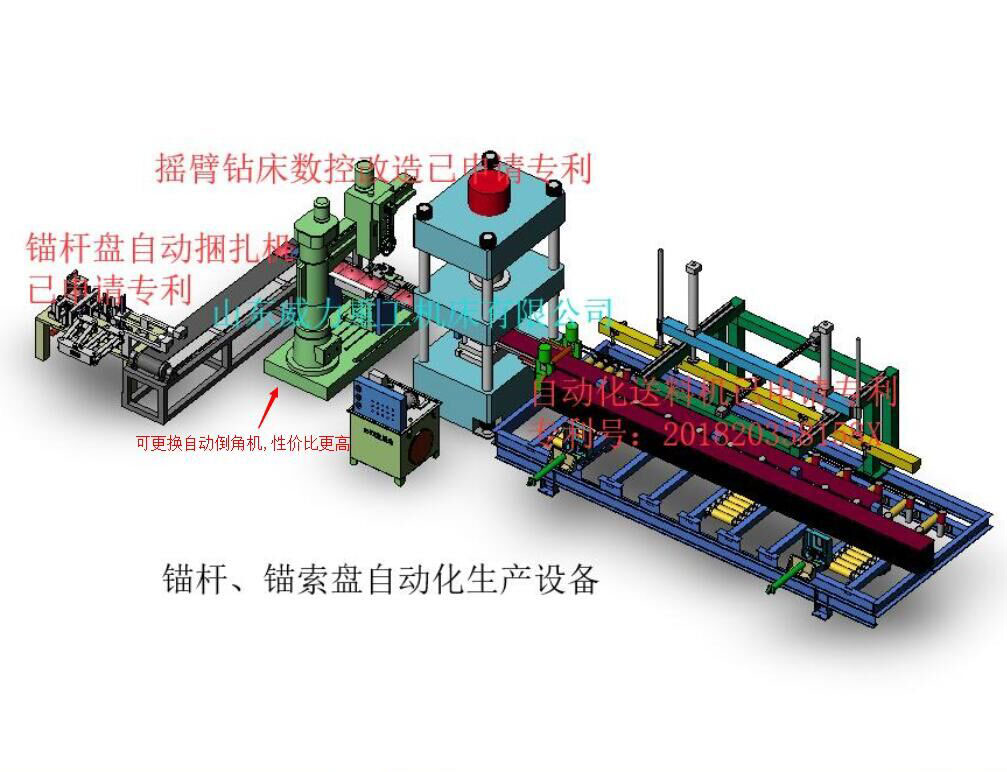

山东威力重工锚杆托盘生产线
液压机执行标准:
1、液压机设计制造按JB3818-1999《液压机技术条件》
2、液压机的安全按JB3915-85《液压机安全技术条件》
3、液压系统按GB3766-83《液压系统通用技术条件》
4、液压机的精度按GB9166-88《四柱液压机精度》
5、配电柜按GB50054-95《低压配电设计规范》
6、液压机噪音按JB9967-99《液压机噪声限值》
剪切冲压一次成型锚杆托盘液压机可选附件或功能：
1、移动工作台
2、冲裁缓冲装置
3、压边滑块、液压垫四角分别调压装置（拉伸不对称零件）
4、光电保护装置
5、触摸用浮动导轨和滚动托架
6、模具快速夹紧机构
7、行程、压力、数度数显数装控置
8、触摸工业显示屏
9、液压系统加热、冷却装置及报警系统

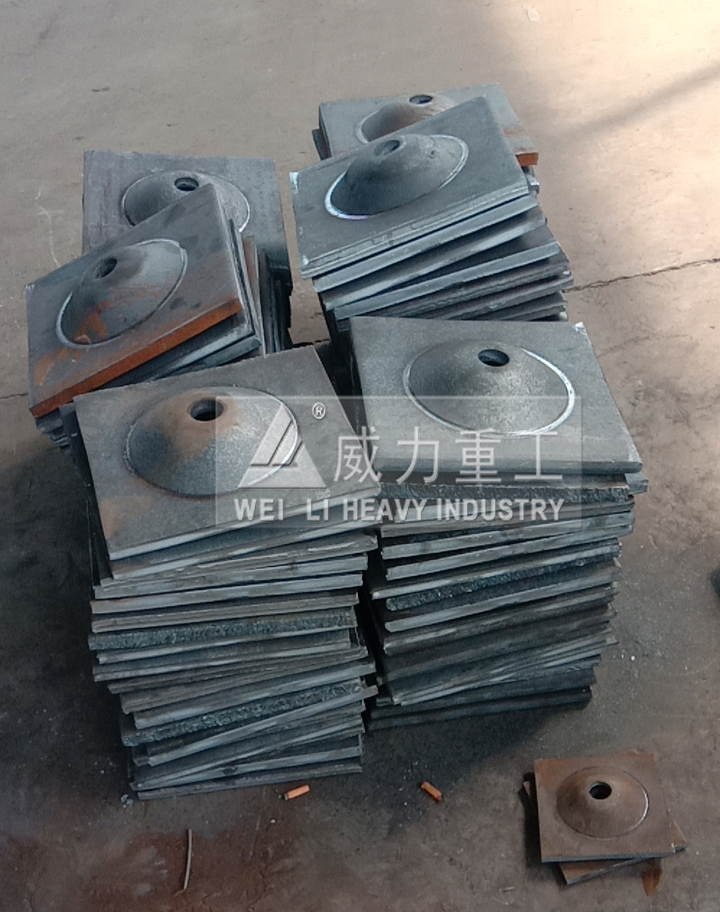

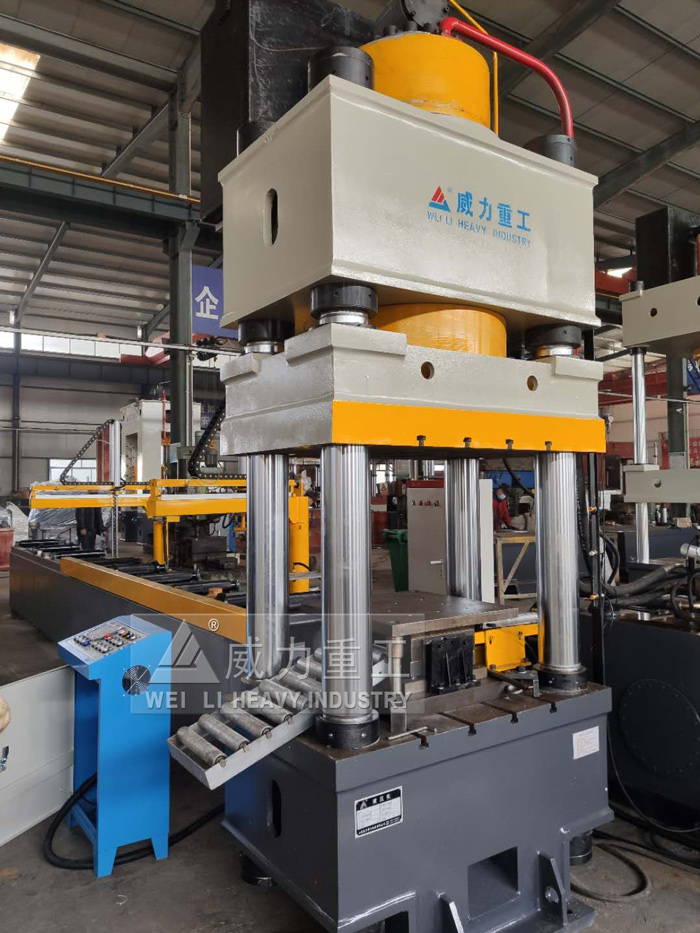

四柱液压机冲压成型锚杆托盘
目前煤矿运用的托盘主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。锚杆托盘锚头上的倒刺可将锚杆定坐落钻好的孔内，并保证杆体杰出居中。制作一个好的锚杆托盘需求的步骤：焊环、轧头制作杆体，绕环切开制作挡环，剪板、冲型、冲孔制作托盘。因而在出产制作进程中离不开冲压设备，三梁四柱式液压机。
矿用锚杆托盘加工工艺阐明：
1、按矿井不同巷道支护需求，运用剪板机将钢板剪切成所需标准的钢板。
2、凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在液压机的底板上，上下模要求同心度差错不能超过0.1MM，锚杆托盘凸形部位的倾角为30度，选用改进型四柱液压机进行限制成型。
3、依据不同直径的锚杆杆体需求的标准进行钻孔，钻孔方位在锚杆托盘平面的中心方位进行，不得偏斜，钻孔可选用钻床和冲床两种方法。外子完毕后，对锚杆托盘进行防腐处理。
4、限制成型的锚杆托盘经由自动送礼带传送出去，整个进程操作简略便利，一次剪切成型，提高了出产功率，减少了人力资源，为矿山企业带来了更大的经济效益，是目前锚杆托盘出产制作的理想设备。
