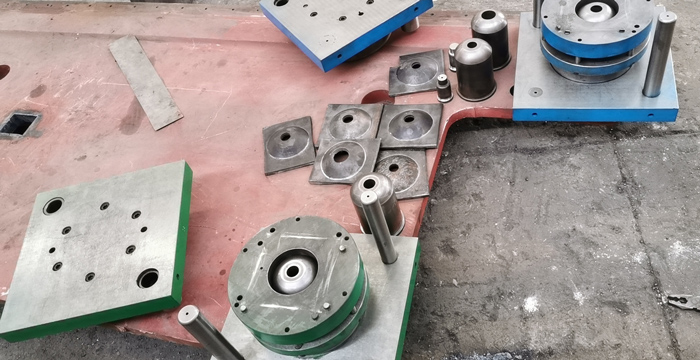

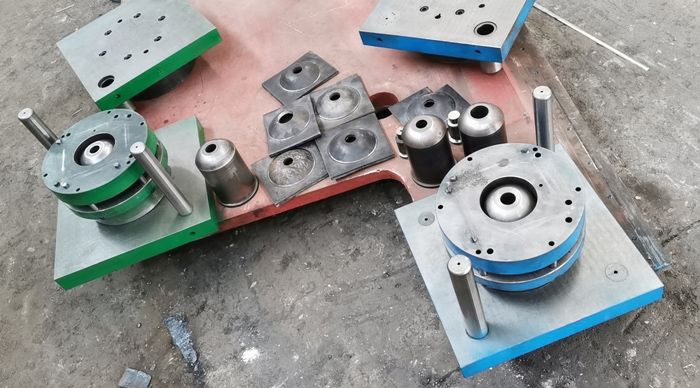

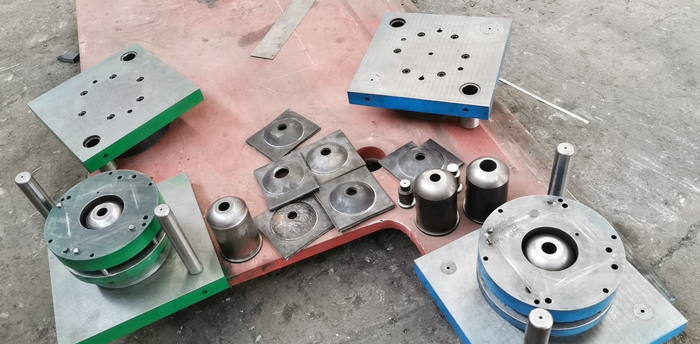

锚杆托盘模具，冲压锚索托盘模具

产品分类：矿用锚杆托盘成型机

山东威力重工为客户研发出锚杆托盘一次成型模具，以改进锚杆托盘的制作工艺，提高锚杆制作的工作效率、...

订购热线：18306370978

跟此产品相关的产品

产品详情

一般生产锚杆托盘，需要两道工序，轧制和钻孔。轧制的速度快，钻孔的速度慢，需要的时间长，工序流程不合理。钻孔需要专用钻床，既要专业人员，也存在不安全隐患，生产速度慢，效率低，不能满足生产的需要，需要6名工作人员同时操作才能完成两道工序，压模时间短、钻孔时间长的情况不利于工序的合理安排。

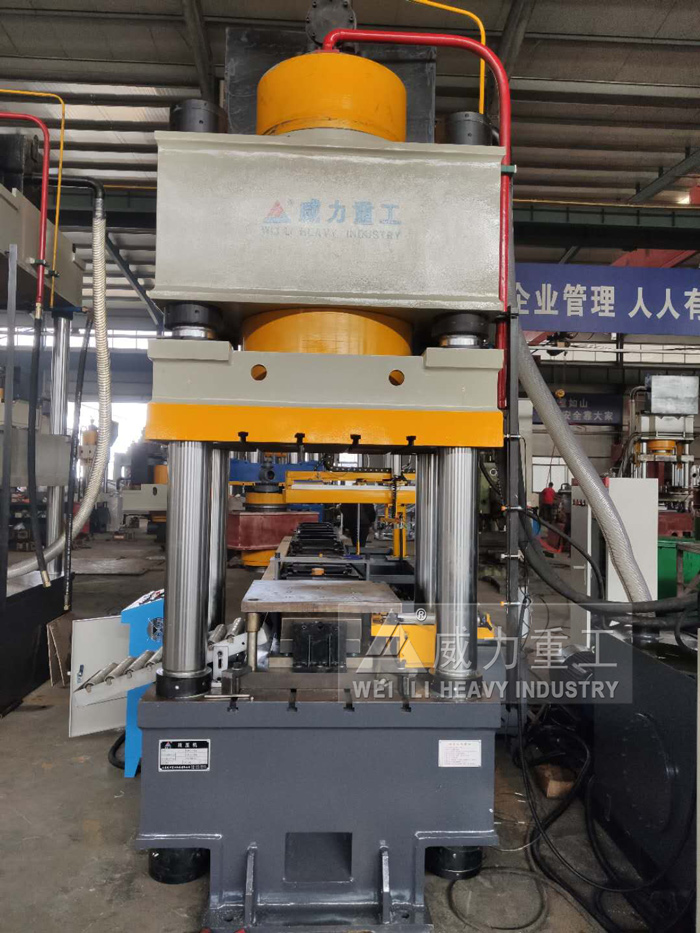

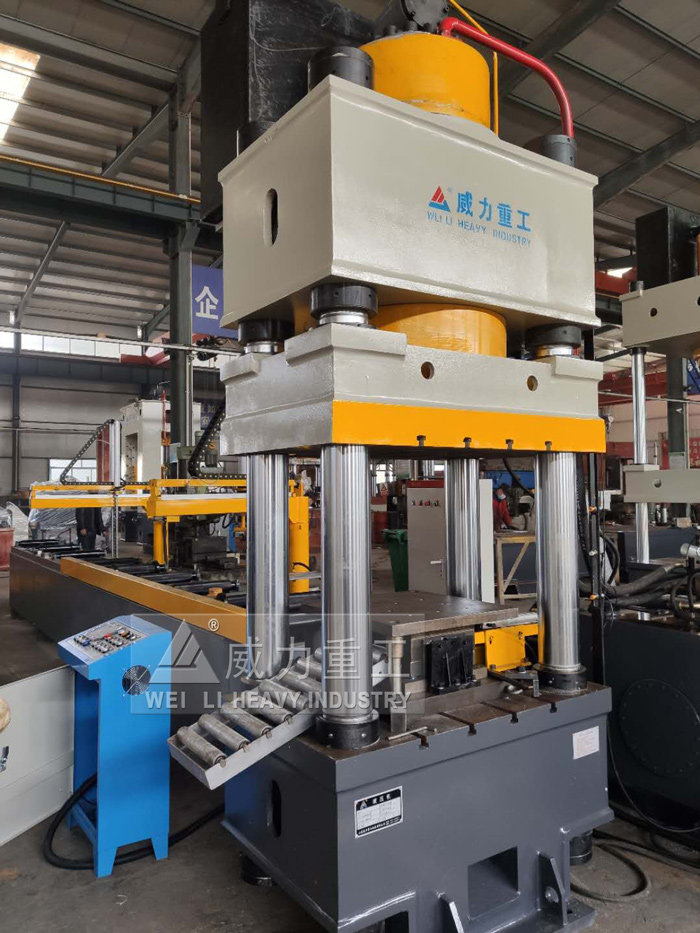

山东威力重工为客户研发出锚杆托盘一次成型模具，以改进锚杆托盘的制作工艺，提高锚杆制作的工作效率、保证安全生产。本实用新型的技术方案锚杆托盘一次成型模具，包括底座，其特征在于底座上固定设置有铳头支架，铳头呈竖直状态安装在铳头支架的中轴线位置上，下模通过带有弹簧的螺栓设置在铳头支架上，固定设置在上模支架上的上模位于下模的上方，上模支架通过四周带有回位弹簧的螺栓支撑在底座上。锚杆托盘一次成型模具，其特征在于上模、下模和铳头位于同一中轴线上。与已有技术相比，本实用新型有益效果体现在本实用新型与四柱液压机配合使用，利用上模、下模和铳头对锚杆托盘实施轧制、铳孔一次成型，不需要二次钻孔，省时省力、设备投入低，能极大地提高工作效率，降低劳动强度，保证了操作人员的安全。

锚杆托盘模具自动化专利

锚杆托盘自动送料装置

冲压锚杆托盘模具是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。冲压，是在室温下，利用安装在液压机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

锚杆托盘模具，冲压锚索托盘模具主要零件及安全要求：

1.工作零件

凸凹模是直接使坯料成形的工作零件，因此，它是模具上的关键零件。凸凹模不但精密而且复杂，它应满足如下要求：

(1)应有足够的强度，不能在冲压过程中断裂或破坏；

(2)对其材料及热处理应有适当要求，防止硬度太高而脆裂。

2.定位零件

定位零件是确定坯件安装位置的零件，有定位销(板)、挡料销(板)、导正销、导料板、定距侧刀、侧压器等。设计定位零件时应考虑操作方便，不应有过定位，位置要便于观察，最好采用前推定位、外廓定位和导正销定位等。

3.压料、卸料及出料零件

锚杆托盘模具压料零件有压边圈、压料板等。压边圈可对拉延坯料加压边力，从而防止坯料在切向压力的作用下拱起而形成皱褶。压料板的作用是防止坯料移动和弹跳。顶出器、卸料板的作用是便于出件和清理废料。它们由弹簧、橡胶和设备上的气垫推杆支撑，可上下运动，顶出件设计时应具有足够的顶出力，运动要有限位。卸料板应尽量缩小闭合区域或在操作位置上铣出空手槽。暴露的卸料板的四周应设有防护板，防止手指伸人或异物进入，外露表面棱角应倒钝。

4.导向零件

导柱和导套是应用最广泛的一种导向零件。其作用是保证凸凹模在冲压工作时有精确的配合间隙。因此，导柱、导套的间隙应小于冲裁间隙。导柱设在下模座，要保证在冲程下死点时，导柱的上端面在上模板顶面以上最少5至10毫米。导柱应安排在远离模块和压料板的部位，使操作者的手臂不用越过导柱送取料。

5.支承及夹持零件

锚杆托盘模具包括上下模板、模柄、凸凹模固定板、垫板、限位器等；上下模板是冲模的基础零件；其他各种零件都分别安装固定在上面。模板的平面尺寸，尤其是前后方向应与制件相适应，过大或过小均不利于操作。有些模具(落料、冲孔类模具)为了出件方便，需在模架下设垫板。这时垫板最好与模板之间用螺钉连接在一起，两垫板的厚度应绝对相等。垫板的间距以能出件为准，不要太大，以免模板断裂。

6.紧固零件

它包括螺钉、螺母，弹簧、柱销、垫圈等．一般都采用标准件。冲压模具的标准件用量较多，设计选用时应保证紧固和弹性顶出的需要，避免紧固件暴露在表面操作位置上，防止碰伤人手和妨碍操作。
