汽车配件，汽车管路专用1600吨四柱液压机

产品分类：汽车覆盖件专用液压机

山东威力重工生产的液压机产品，属于多功能液压机设备，可以应用于多种汽车配件的生产加工，更换不同模...

订购热线：18306370978

跟此产品相关的产品

产品详情

汽车配件，汽车管路专用1600吨四柱液压机

山东威力重工生产的液压机产品，属于多功能液压机设备，可以应用于多种汽车配件的生产加工，更换不同模具即可完成不同工件的一次成型。本公司为浙江客户定做了16台1600吨四柱液压机，用于汽车管路的压制成型，液压机在汽车制造业占有重要地位。据统计，汽车上有60%一80%的零件是用汽车配件，汽车管路专用液压机设备生产出来的。

汽车配件成型液压机的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整，汽车配件，汽车管路专用1600吨四柱液压机可实现定压和定程两种工艺方式，工作台装有顶出装置，除顶出制品外，均可作为液压垫用于拉伸制件的成型工艺。

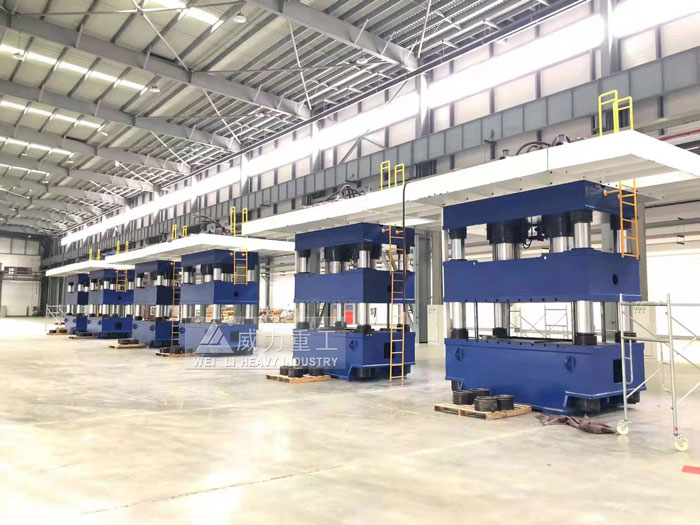

1600吨汽车配件专用液压机

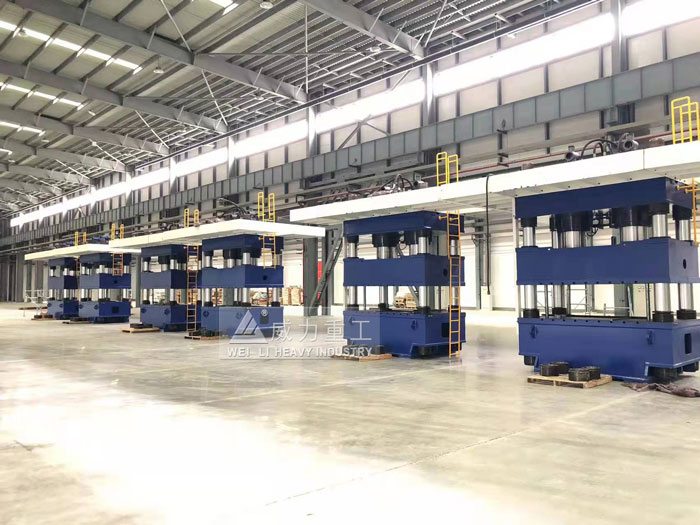

汽车配件液压机客户使用车间

山东威力重工汽车配件，汽车管路专用1600吨四柱液压机应用范围：

汽车覆盖件成形液压机冲压生产设备，可用于拉伸、弯曲、落料、冲裁、翻边、精整等成形工艺，广泛应用于汽车覆盖件、汽车零部件的生产，主要产品有发动机罩、翼子板、前后围板、顶盖等。

汽车内饰件成形液压机主要应用于汽车内饰件行业的热压成形及切边工艺，如顶棚、地毯、座垫、防火壁绝缘垫、侧围、行李箱地毯等。

汽车轮辐成形液压机是针对汽车轮辐拉伸、冲孔、精整工艺开发的专用液压机，用于汽车轮辐的生产，具有设备精度高、生产效率高等特点。

薄板冲压生产线是专业用于汽车配件冲压生产设备，可用于拉伸、弯曲、落料、冲裁、翻边、精整等成形工艺，广泛应用于汽车零部件、轻工家电、农业机械、工程机械、轨道交通等诸多领域。

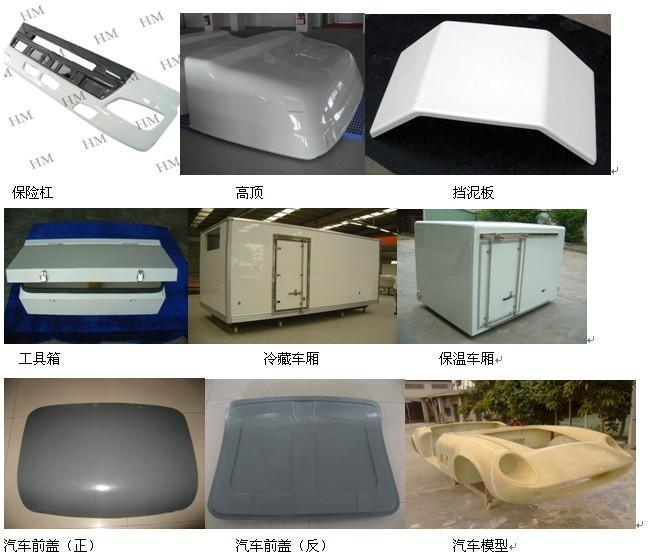

四柱液压机在汽车配件上的应用

汽车配件，汽车管路专用1600吨四柱液压机性能特点：

1、四柱式结构简单、经济实用，框架式结构刚性好，精度高，抗偏载能力强；

2、液压控制采用插装阀集成系统，减少了泄漏点，动作可靠稳定，使用寿命长；

3、汽车配件，汽车管路专用1600吨四柱液压机采用PLC控制系统，结构紧凑，工作灵敏、可靠，柔性好；

4、工作压力、行程可在规定范围内按工艺要求调节，操作简便；

5、可实现定压、定行程两种成形工艺，具有延时保压功能，延时时间可调节；

4、可配置伺服节能系统、快速换模系统、自动上下料机器人、废料输送线等自动化设备。

山东威力重工汽车管路液压机

汽车配件，汽车管路专用1600吨四柱液压机结构概括：

本机器由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。

现将各部分结构和作用分述如下：

（一）机身

汽车配件，汽车管路专用1600吨四柱液压机机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成，立柱与上横梁、立柱与工作台间靠锁紧螺母和调节螺母锁紧，精度调整方便。滑块与主缸活塞由连接法兰和螺栓紧固连接，依靠四柱作导向上下运动。滑块内装有导向套，滑块下平面及工作台上面均有T形槽，以便于模具安装。

主缸

主缸缸体依靠缸口台肩及大锁母紧固于上横梁内。活塞杆下端用连接法兰，螺栓与滑块连接。活塞头部导向套外圆处装有导向带及密封圈，缸口导套外圆处装有“O”型密封圈，内圆处有密封圈和J型防尘圈及YX型密封圈。

汽车配件，汽车管路专用1600吨四柱液压机液压系统概述

（一）、概述

液压系统由能源转换装置（泵和油缸）能量调节装置（各种阀）以及能量输送装置（油箱、管路）等组成。借助电气系统的控制，驱动滑块运动，完成各种工艺动作循环。

本机器具有自动和手动两种操作方式可供选择。

调整操作为按压相应按钮得到要求之动作。

自动操作为按压工作按钮使滑块自动完成一个工艺动作循环。

（二）液压原理动作说明：

本机器汽车配件，汽车管路专用1600吨四柱液压机液压系统参见液压原理图，现以手动和半自动作如下说明：

首先接通电源，把转换开关转成手动操作，检查电机是否正转, ，把转换开关转成手动操作,按启动按钮，启动电动，电机带动液压泵运转，向系统供油。此时油液经过换向阀卸压流回油箱。

1、主缸动作：

用手按下(上缸下)按钮后，电磁铁YV1通电,液压油经P口进入上缸A腔，上缸B腔液压油经O口流回油箱，此时活塞杆快速下行。当滑梁接触限位快慢转换开关以后，油缸开始进行慢行压制。当按下(上缸回) 按钮,电磁铁YV2通电,液压油经P口进入上缸B腔,上缸A腔经O口流回油箱。

2、辅助缸动作：

用手按下(辅助缸)按钮后，电磁铁YV3通电,液压油经P口进入下缸A腔，此时活塞杆伸出。回程时，随主缸上升回程。

汽车配件，汽车管路专用1600吨四柱液压机使用条件：

1、设备工作区域温度：0~50℃（±）

2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％

3、冷却方式：水冷装置

4、液压系统使用介质：46号抗磨液压油

定制汽车配件液压机

汽车配件，汽车管路专用1600吨四柱液压机的工作方式：

1.点动：按相应按钮即产生相应动作，松开则动作停止

2.手动：按相应按钮则产生相应动作直至极限位置

3.半自动：

(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(后停止)

(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(后停止)

可选附件或功能：

● 油加热或冷却装置

● 配套密封圈

● 换模用浮动导轨和滚动托架

● 电源插座

● 冲裁缓冲装置

● 光电保护装置

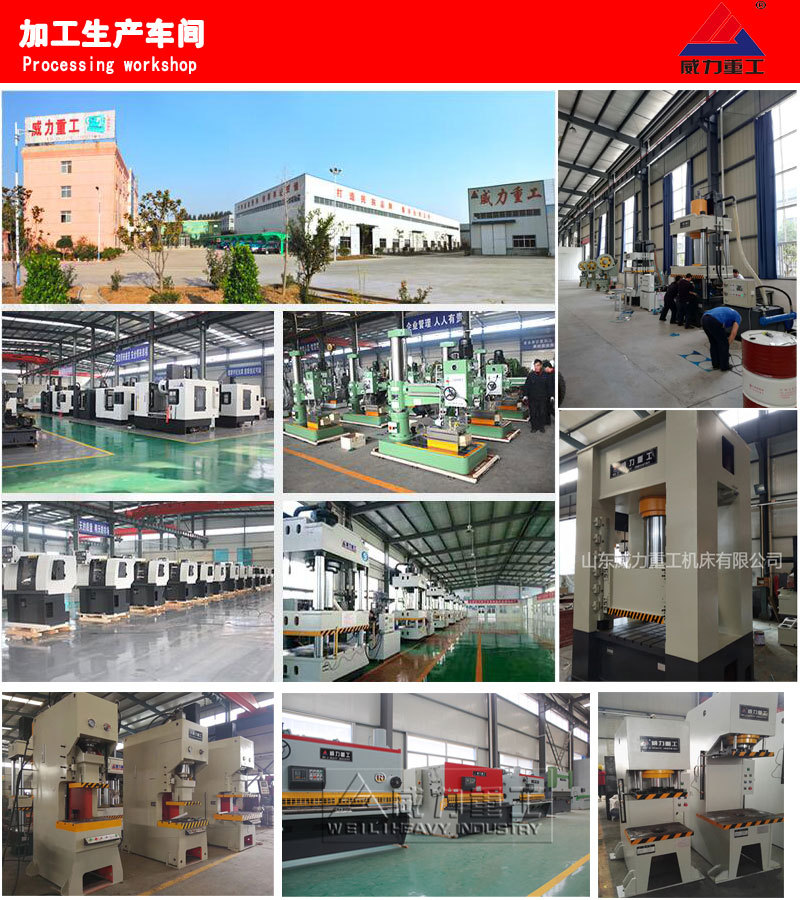

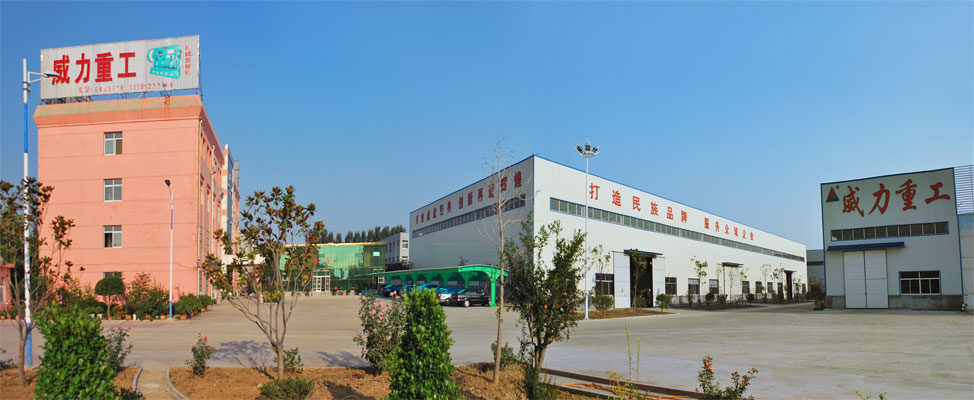

山东威力重工机床有限公司主要致力于铣床、钻床、液压机、刨床、锯床、液压机、剪板机、折弯机、数控车床、加工中心等重型机床设备生产与研发的高新技术企业，是市机床工业协会会员单位，曾经多次被评为“枣庄市消费者满意单位”、“文明诚信私营企业”，拥有固定资产1.2亿，占地面积100万余平方米，企业根据市场要求，采用ISO9001国际质量体系认证，产品质量稳定，性价比高，深受国内外用户欢迎。企业秉承“质量第一、信誉至上”的管理概念。从零部件直到产品出厂，都逐一经过严格的控制和检验，雄厚的经济实力，先进的技术设备，完善的检测手段，务实的工作作风，以及优秀的全程管理，构筑了山东威力重工机床有限公司的优良品质和信誉。

山东威力重工分部：

铣床事业部：主要生产立式升降台铣床,钻铣床,卧式铣床,万能升降台铣床,摇臂铣床,万能回转头铣床等;

数控机床事业部：主要生产、数控铣床、数控车床、加工中心等机床；

钻床事业部：主要生产摇臂钻床、机械摇臂钻、液压摇臂钻床、万向摇臂钻床、立式钻床等；

液压机事业部：主要主要生产J23开式可倾压力机（液压机)、J21开式固定台压力机（液压机）、JB21开式固定台深喉口压力机（液压机）及JE21开式固定台压力机（液压机）等：

剪板机、折弯机事业部：主要生产各种规格机械剪板机、液压剪板机、液压折弯机等；

液压机事业部：主要生产液压机、三梁四柱液压机、单柱液压机、框架式液压机、热锻液压机等；

刨床事业部：生产刨床、牛头刨床液压牛头刨床等；

锯床事业部：主要生产各种金属带锯床；

机床附件配件事业部：主要为以上事业部机床配件、机床附件等；

山东威力重工时刻遵循：“优势互补，诚信互助，互利互赢，让利与众”的经营思路，以广大客户提供优良的产品为己任，始终恪守“真诚、友好、融洽、互信”的经营概念，不断推进我们彼此的发展与进步，让我们携手并肩共创辉煌明天。

可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。
