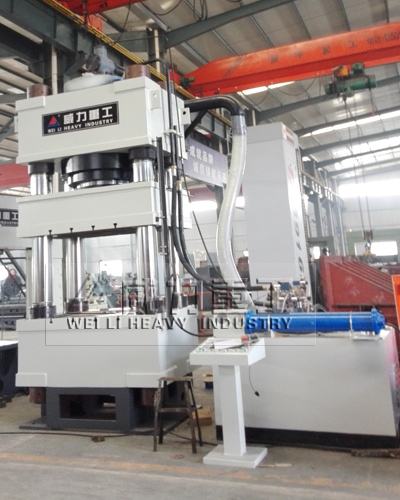

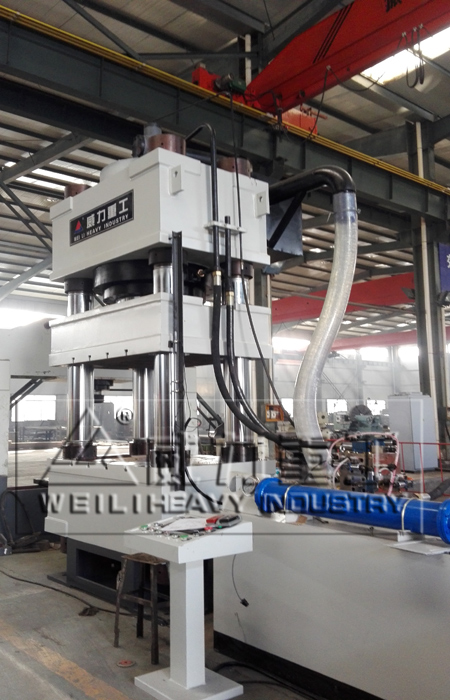

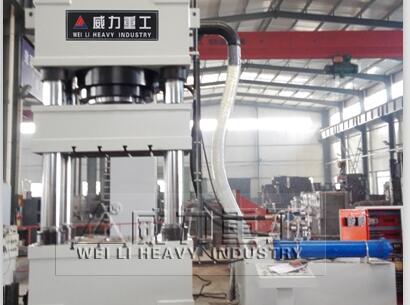

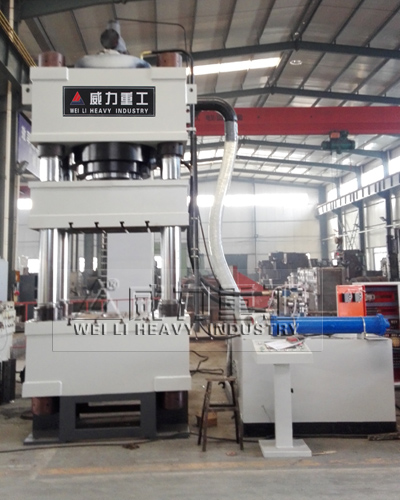

1000吨数控液压成型机

产品分类： Y32系列四柱通用液压机

山东威力重工生产1000吨数控液压成型机的四柱式结构为液压机最常见的结构形式之一，它的显著特点是工作空...

订购热线：18306370978

跟此产品相关的产品

产品详情

厂家视频展示

山东威力重工生产1000吨数控液压成型机的四柱式结构为液压机最常见的结构形式之一，它的显著特点是工作空间宽敞，便于四身观察和接近模具，整机结构简单，工艺性好。它的机身是由上横梁、活动横梁、下横梁和四身立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞连接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生之力量，对制件进行压力加工，1000吨数控液压成型机的缺点是承受偏心载荷能力较差。

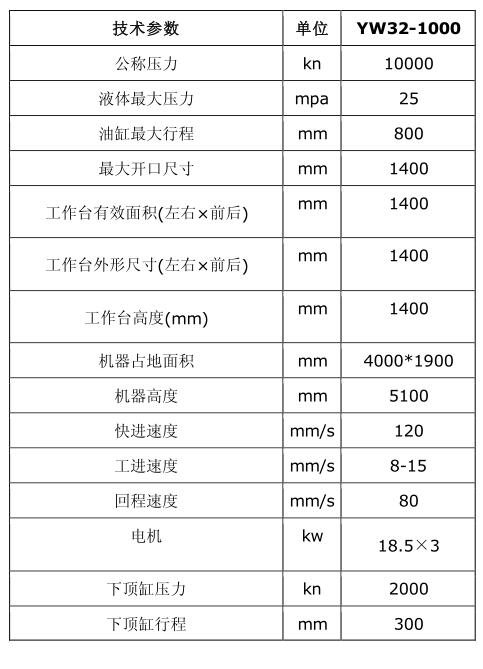

1000吨数控液压成型机技术参数

特点：三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。

★可订做液压机各种型号下顶缸

★冲裁缓冲装置

★PLC触摸屏控制分流

★快速行程充液装置

★20T---5000T可根据客户要求特殊定做

功能：该系列1000吨数控液压成型机适用于各种可塑型材料的压制工艺，如冲压、弯曲、翻遍等也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品及粉末制品的压制成型，该系列产品的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整，可实现定压和定程两种工艺方式，工作台装有顶出装置，除顶出制品外，均可作为液压垫用于拉伸制件的成型工艺。

工作原理：1000吨数控液压成型机是油泵的液压油到集成插装阀块,通过各种分布的止回阀和安全阀的液压油缸下腔室或在高压作用下油,油缸运动。液压油是用来转移压力设备。油压机液体在密闭容器输送压力是遵循帕斯卡定律。四柱液压机液压传动系统包括动力机制、控制机制、传动装置、辅助机制和工作介质。使用石油泵为动力,压力机动力机制通常是对产品类型油泵。1000吨数控液压成型机为了满足要求执行机构的运动速度,选择一个泵或更多的油泵主要是为了节能，提高下压速度。

油泵向小活塞供油。小活塞带动大活塞下降（上位压机），大活塞形成真空，充液阀打开，高位油箱的油靠自重流入大活塞，保证大腔始终充满油。接触工件之后，压力上升，系统换向阀动作。油泵变成向大活塞供油，因为大活塞上液压油是满的，液压机很快就能产生巨大压力。

可选配附件：

⑴ 冲裁缓冲装置

⑵ 移动工作台

⑶ 光幕安全保护装置

⑷ 冷却装置

⑸ 换模具有浮动导轨和滚动托架

⑹ 触模式工业显示屏

⑺ 打料装置

⑻ 工作灯

⑼ PLC可编程序控制系统

1000吨数控液压成型机的主要部件有：

★立柱：立柱是四柱液压机机架的主要支撑部件和主要受力件，又是活动横梁的导向件，因此对立柱有较高的强度、刚度和精度要求。立柱所用的材料、结构尺寸、制造质量及其与横梁之间的连接方式、预紧程度等因素，都对液压机的工作性能甚至使用寿命有着很大的影响。立柱通常用如下材料制成：35钢、45钢、40Cr、20MnV、20MnSiMo等。

★横梁：横梁包括上横梁、下横梁（或称底座）和活动横梁（或称滑块），是四柱液压机的重要部件。由于横梁的轮廓尺寸很大，为了节约金属和减轻重量，一般都做成空心箱形结构，中间加设肋板，承载大的地方肋板较密，以提高刚度，减低局部应力，肋板一般按方格形或辐射形分布，在安装各种缸、柱塞（或活塞）及立柱的地方做成圆筒形，以使其环行支撑面的刚度尽可能一致，并用肋板与外壁相互之间连接起来。

横梁有铸造结构和焊接结构两种，生产批量较大的中、小型四柱液压机其横梁多为铸铁件（材料多为HT200）或铸钢件（材料多为ZG275-500）；近年来采用焊接结构的日渐增多，材料一般为Q235或16Mn钢板。中、小型液压机横梁多数为整体结构，而大型液压机横梁由于受制造和运输能力的限制往往设计成组合形式，并利用键和拉紧螺栓连接。
