整套生产线500吨锚杆托盘液压机冲压一次成型

作者：液压机厂家人气：发表时间：2022-03-19 11:25 【大中小】

山东威力重工生产的锚杆托盘液压机型号齐全，常见的冲压机型号有200吨，315吨，400吨，500吨，630吨四柱液压机等结构。本公司提供的矿用支护包括锚杆托盘、锚索托盘、W型钢板等主要靠500吨锚杆托盘液压机冲压一次成型，包括裁断、冲孔、拉伸、压型等，还可以配套自动上料和自动出料设备。

全自动500吨锚杆托盘液压机一整套机器由液压机主机、模具、自动送料出料几部分组成的。矿用锚杆托盘液压机由本机（主机）、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸（选装）等组成，四根立柱作为主架，上横梁和工作台由锁紧螺母紧固于四立柱两端，形成封闭的机身体。主油缸安装与上横梁的孔中，滑块与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动，滑块内装有导向套，滑块和工作台表面有“T”形槽，用于紧固安装模具。

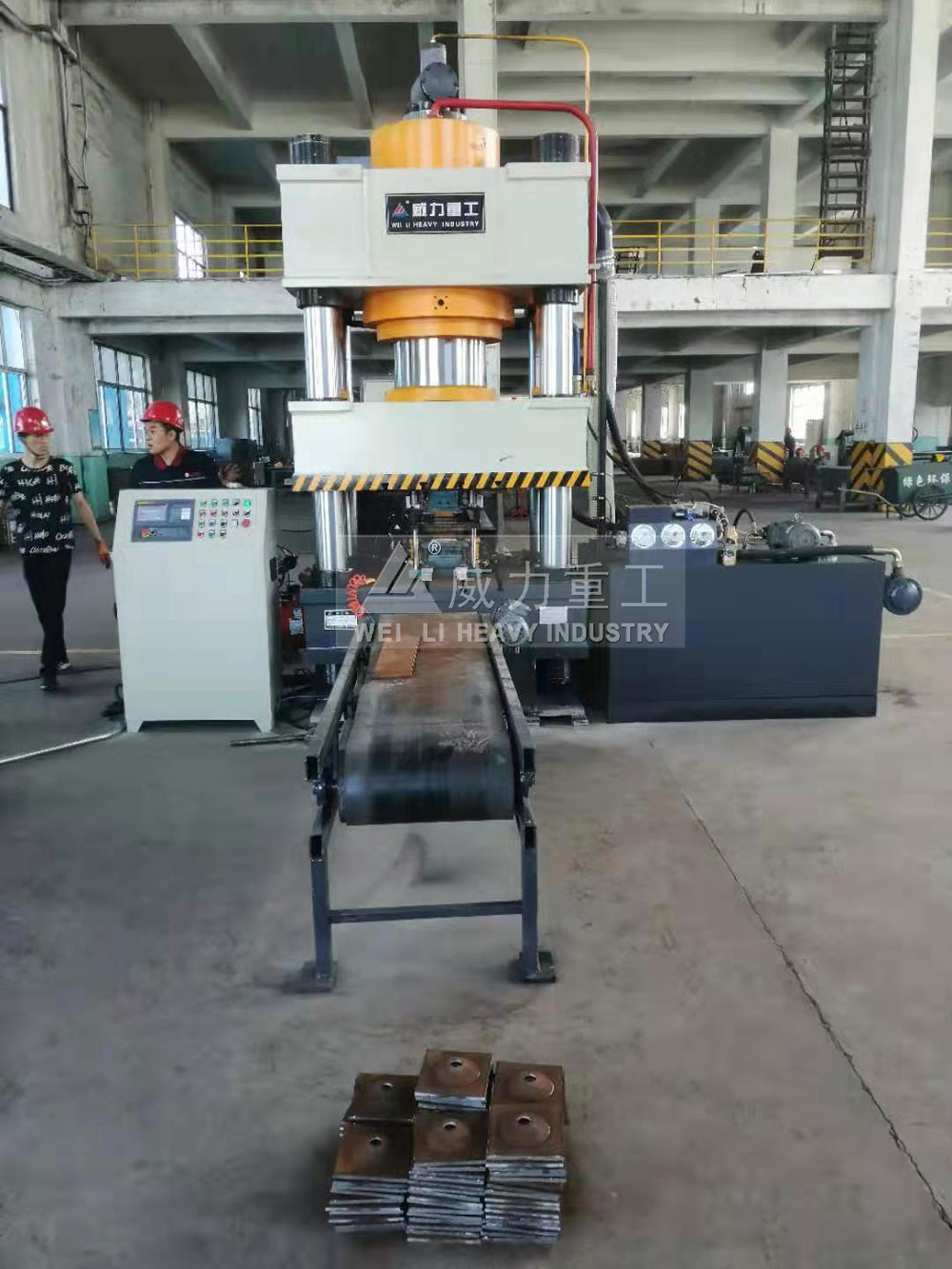

全自动锚杆托盘液压机厂家

500吨锚杆托盘液压机性能特点：

1、500吨锚杆托盘液压机自动化生产设备中液压机的机身为三梁四柱四螺母式结构，具有足够强度和刚度，三梁均为高强度铸铁件。

2、滑快以四根立柱为导向上下运动，为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火。

3、主缸及液压垫钢采用45短钢。

4、煤矿用锚杆托盘自动化生产设备中液压机的工作台及滑块T形槽尺寸、间距按标准制作或按用户要求制造。

四柱液压机冲压锚杆托盘过程

模具固定在上工作台和下工作台上，整个操作过程均用手动按钮完成操作，首先打到自动方向，按下启动按钮，需要压制的托盘料就会经过自动送料装置输送到下模具腔里，紧接着500吨锚杆托盘液压机机油缸带动滑粱和模具往下运动压制，压到一定的程度油缸回程，底缸顶出模具经过出料装置，成品锚杆托盘就输送出来，完成整个动作。全自动程度很高，节省人力物力，机器操作简单方便。

可按客户要求加工定制，如500吨锚杆托盘液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。

冲压锚杆托盘专用四柱液压机

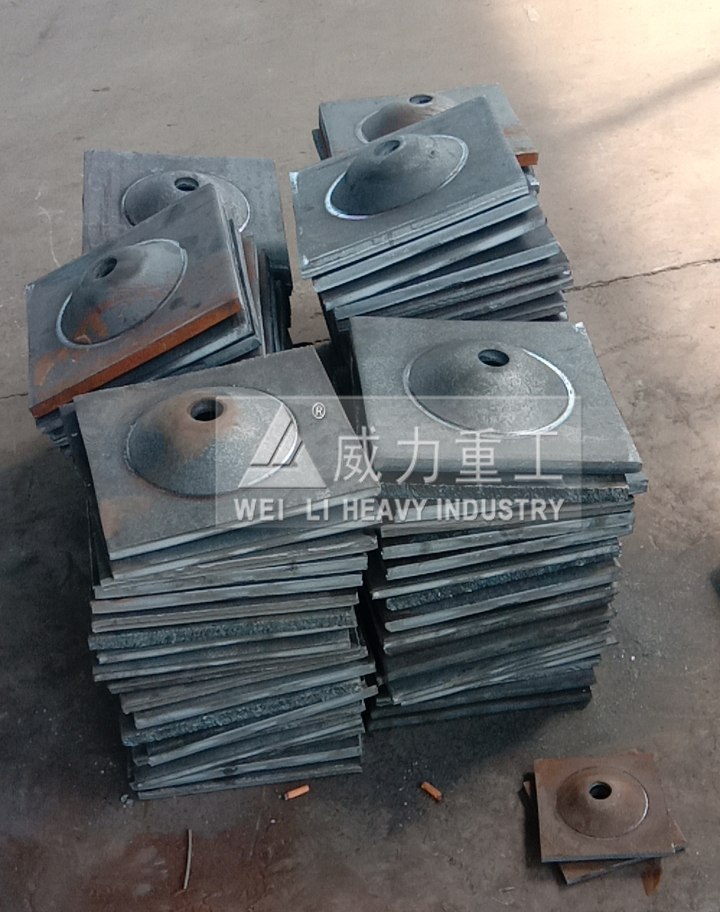

山东威力重工生产的锚杆托盘冲压成型液压机吨位的不同一般冲压的锚杆托盘的规格有：120mm*120mm*6mm、120mm*120mm*8mm、120mm*120mm*10mm、150mm*150mm*10mm、150mm*150mm*8mm、140mm*140mm*10mm、140mm*140mm*8mm、200mm*200mm*14mm、240mm*240mm*14mm、300mm*300mm*16mm，厚度一般为5.5mm至6mm、7.5mm至8mm、9.5mm至10mm、11.5mm至12mm几种。

山东威力重工锚杆托盘液压机型号齐全，可配置整套生产线，了解更多设计技术方案以及报价，请电话咨询：0632-5680515 18306370978（同微信）
