矿用630吨全自动锚索锚杆托盘成型液压机

作者：液压机厂家人气：发表时间：2020-03-21 11:02 【大中小】

目前，一般生产锚杆托盘，需要两道工序，轧制和钻孔。轧制的速度快，钻孔的速度慢，需要的时间长，工序流程不合理。钻孔需要专用钻床，既要专业人员，也存在不安全隐患，生产速度慢，效率低，不能满足生产的需要，需要6名工作人员同时操作才能完成两道工序，矿用630吨全自动锚索锚杆托盘液压机压模时间短、钻孔时间长的情况不利于工序的合理安排。

山东威力重工液压机厂家生产研发一种锚杆托盘一次成型模具，以改进锚杆托盘的制作工艺，提高锚杆制作的工作效率、保证安全生产。锚杆托盘一次成型模具，包括底座，其特征在于所述的底座上固定设置有铳头支架，铳头呈竖直状态安装在所述的铳头支架的中轴线位置上，下模通过带有弹簧的螺栓设置在所述的铳头支架上，固定设置在上模支架上的上模位于下模的上方，上模支架通过四周带有回位弹簧的螺栓支撑在底座上。锚杆托盘一次成型模具，其特征在于所述的上模、下模和铳头位于同一中轴线上。与已有技术相比，优势主要体现在本实用新型与压力机械配合使用，利用上模、下模和铳头对锚杆托盘实施轧制、铳孔一次成型，不需要二次钻孔，省时省力、设备投入低，能极大地提高工作效率，降低劳动强度，保证了矿用630吨全自动锚索锚杆托盘成型液压机操作人员的安全。

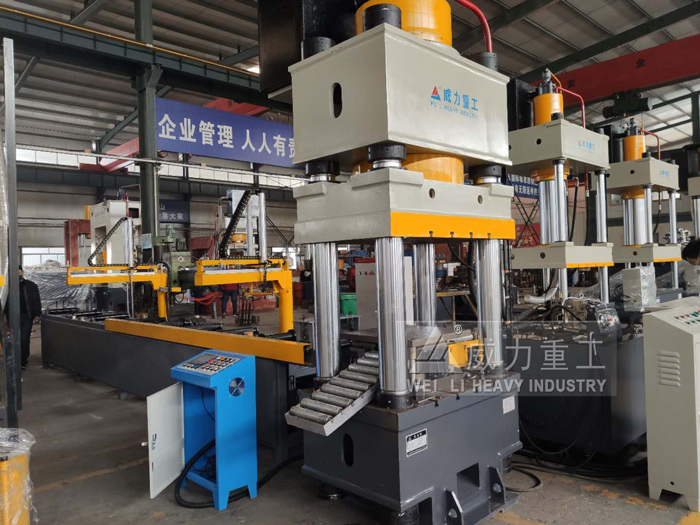

630吨矿用锚杆托盘液压机

液压机厂家山东威力重工锚杆托盘生产线供应多家煤矿，本公司锚杆托盘一整套生产线在煤矿行业应用广泛，目前煤矿运用的托盘主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。锚杆托盘锚头上的倒刺可将锚杆定坐落钻好的孔内，并保证杆体杰出居中。制作一个好的锚杆托盘需求的步骤：焊环、轧头制作杆体，绕环切开制作挡环，剪板、冲型、冲孔制作托盘。因而在出产制作进程中离不开冲压设备，矿用630吨全自动锚索锚杆托盘成型液压机。

矿用630吨全自动锚索锚杆托盘成型液压机可以加工的锚杆托盘主要规格：120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8

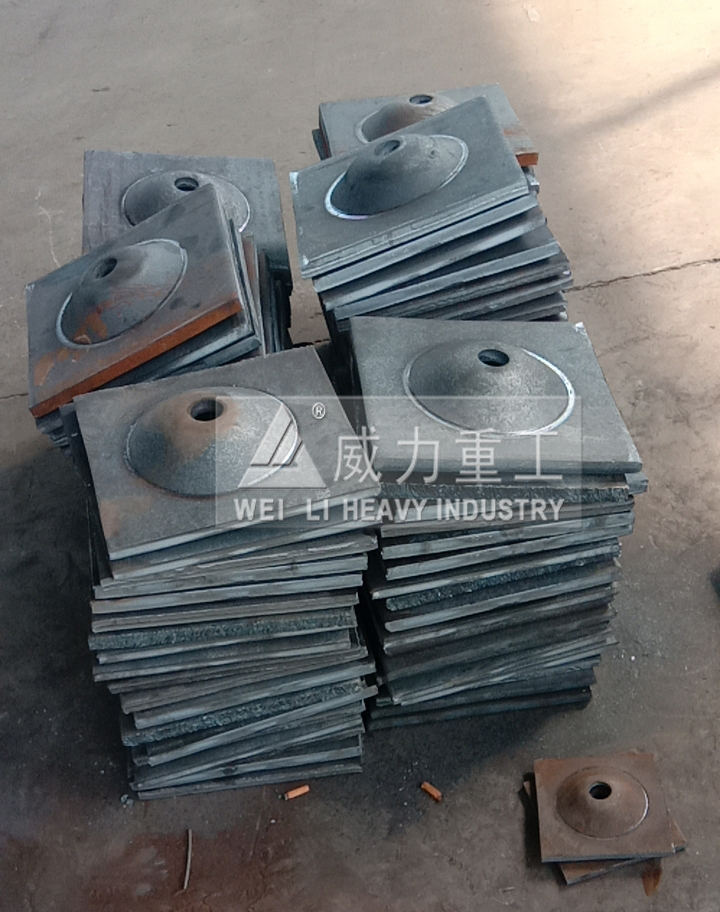

630吨液压机压制成型锚杆托盘

矿用630吨全自动锚索锚杆托盘成型液压机结构介绍：

三梁四柱液压机为立式结构四柱三梁液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体，现将各部分简介如下：

1、机身

矿用630吨全自动锚索锚杆托盘成型液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。(动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。)

2、行程限位装置

液压机行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

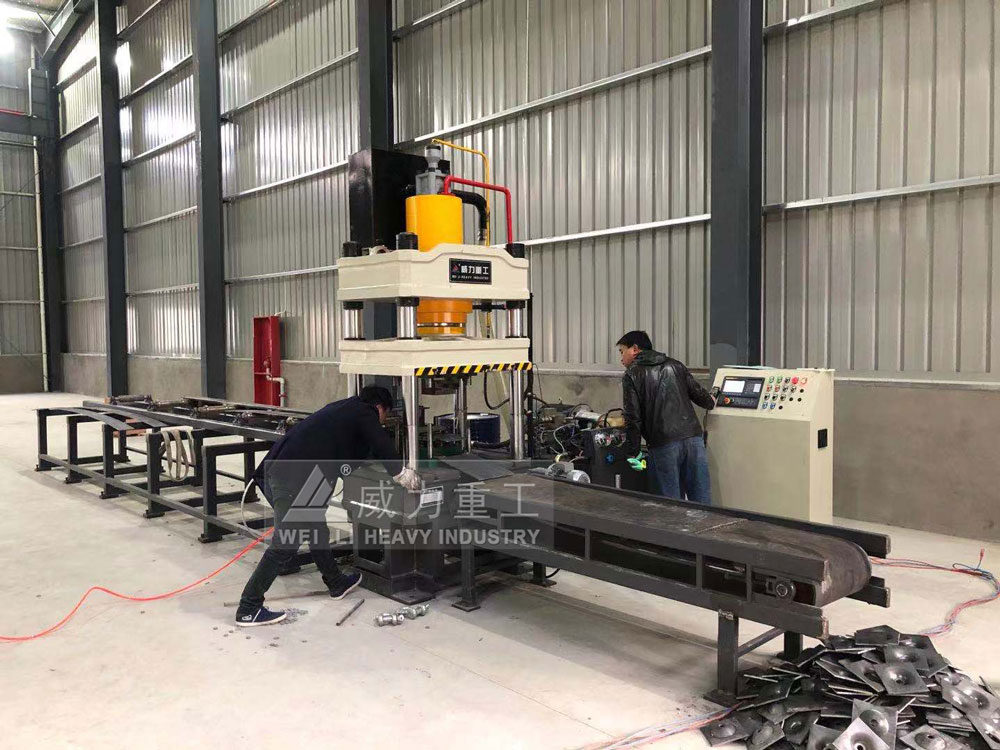

锚杆托盘液压机整套生产线

3、油缸

油缸缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

矿用630吨全自动锚索锚杆托盘成型液压机液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现液压机的各种动作。

(1)油箱：油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。

(2)插装阀：采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。

(3)压力表：四柱液压机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。

(4)压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

山东威力重工生产的锚杆托盘液压机生产线经验丰富，本公司锚杆托盘生产线已经生产专利，您可以根据实际的加工需求，选择合适的锚杆托盘液压机型号，液压机厂家采购以及技术咨询热线：0632-5680515 18306370978（同微信）

本文由液压机厂家整理，转载请注明来自：www.sdyouyaji.com
