四柱液压机冲压锚杆托盘生产方案

作者：液压机厂家人气：发表时间：2020-08-12 11:21 【大中小】

四柱液压机冲压锚杆托盘生产方案

山东威力重工机床有限公司生产的冲压锚杆托盘液压机，使用YW32系列315吨、400吨、500吨、630吨四柱液压机等液压机型号冲压锚杆托盘而设计的解决方案。本机配合相关模具即可高效压制各种形状锚杆托盘，有圆形、方形、菱形，压制产品合格率高。山东威力重工为多家煤矿企业提供整条锚杆托盘生产线，全自动化的生产加工模式，效率高。

全自动冲压锚杆托盘四柱液压机可以加工托盘规格：

全自动冲压锚杆托盘四柱液压机加工锚杆托盘主要规格：120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8

锚杆托盘执行标准：煤矿锚杆托盘，铁矿锚杆托盘，国标锚杆托盘，非标锚杆托盘。

锚杆托盘厚度：5.5至6mm、7.5至8mm、9.5至10mm、11.5至12。

锚杆托盘种类:圆形锚杆托盘，方形锚杆托盘，蝶形锚杆托盘。

锚杆托盘性能及优点：采用高强板材；采用特殊的外形设计受力效果好；轻便容易安装；提高表面控制效果。

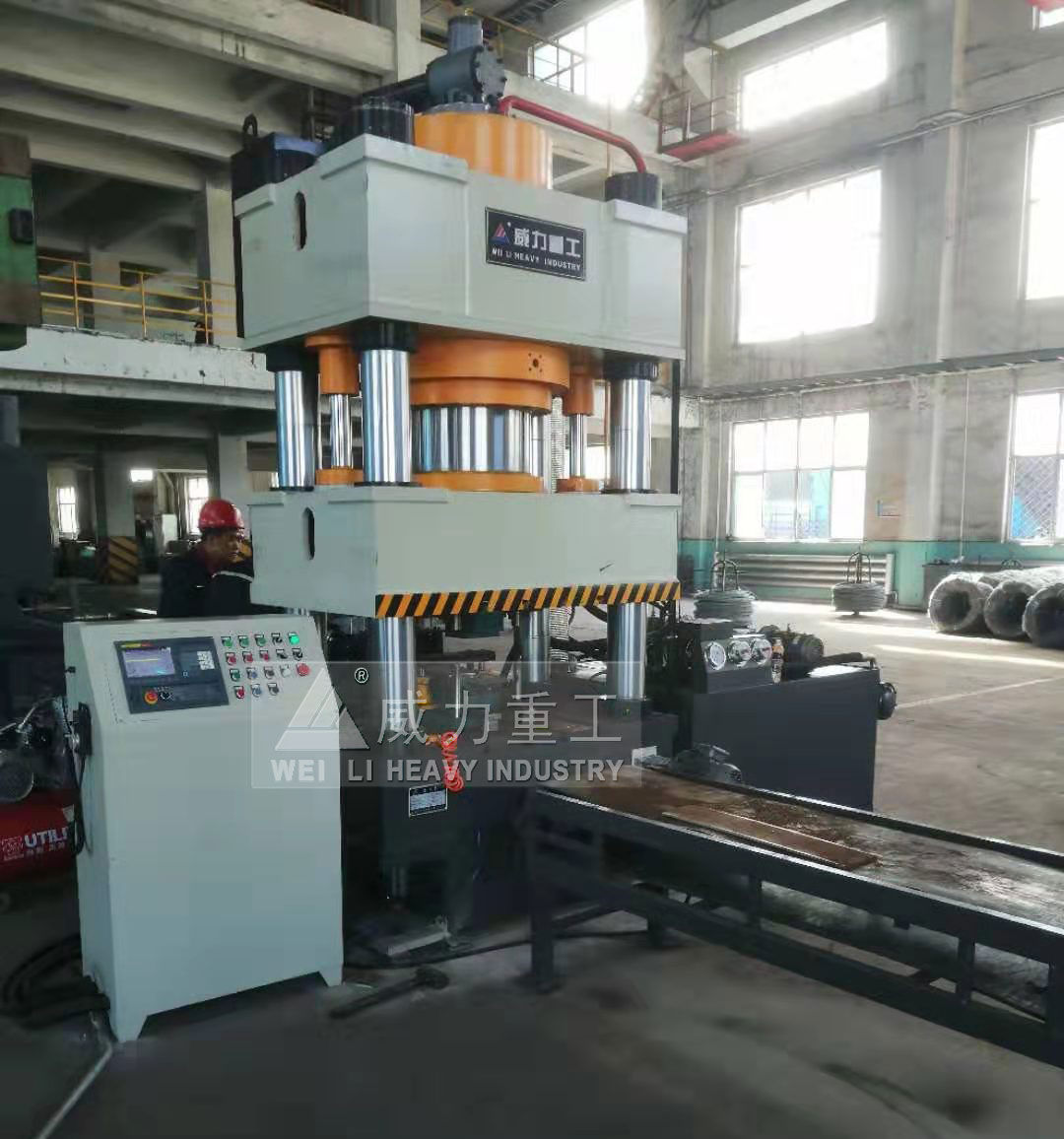

全自动锚杆托盘冲压液压机

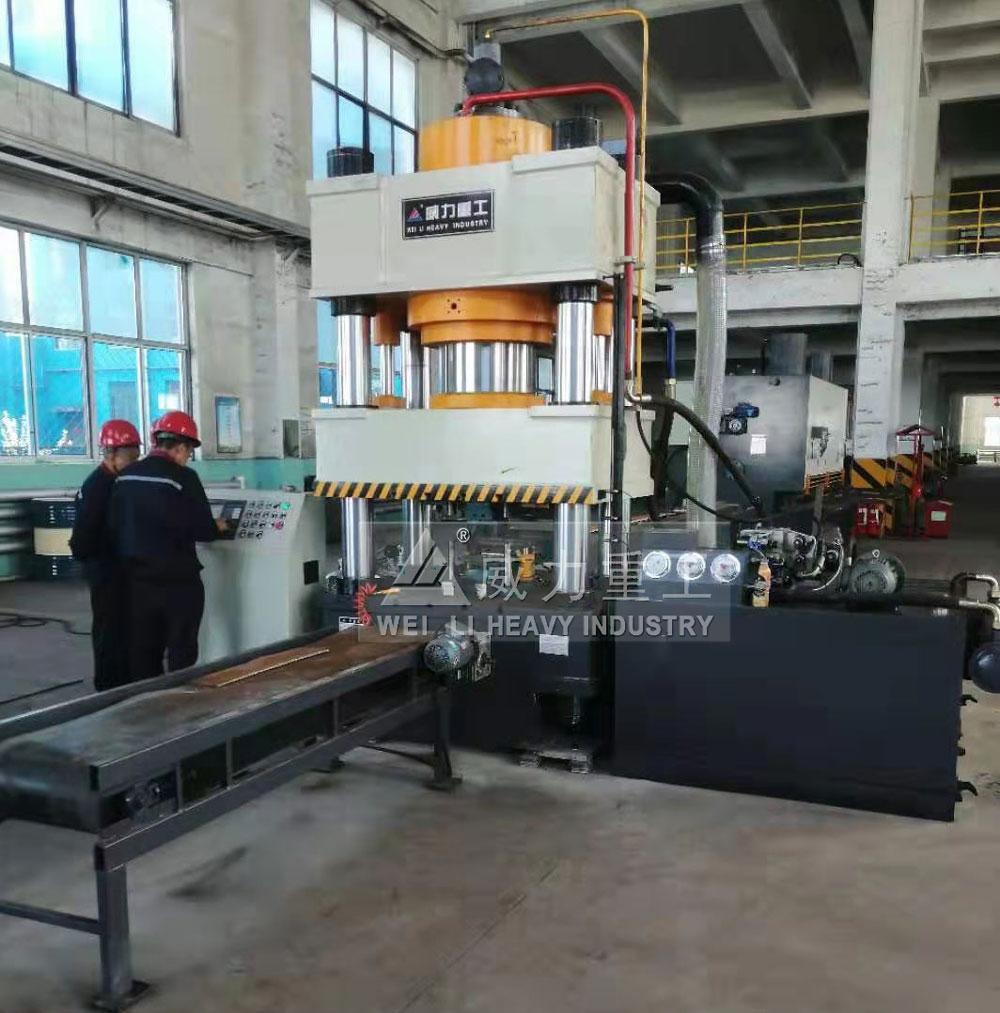

锚杆托盘液压机加工实景

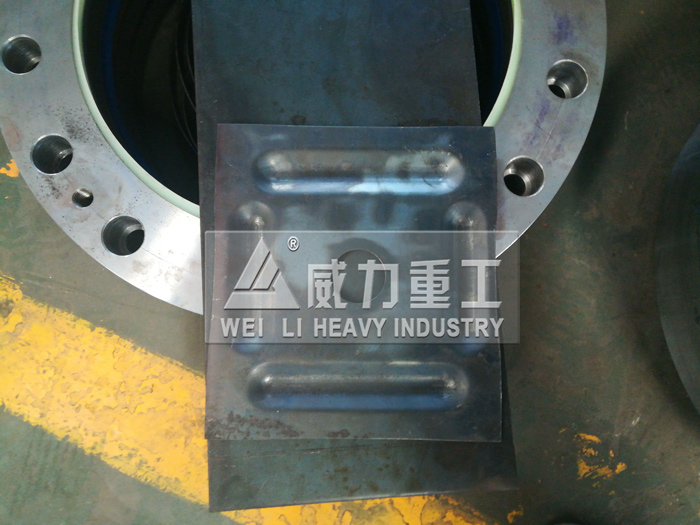

冲压托盘成品1

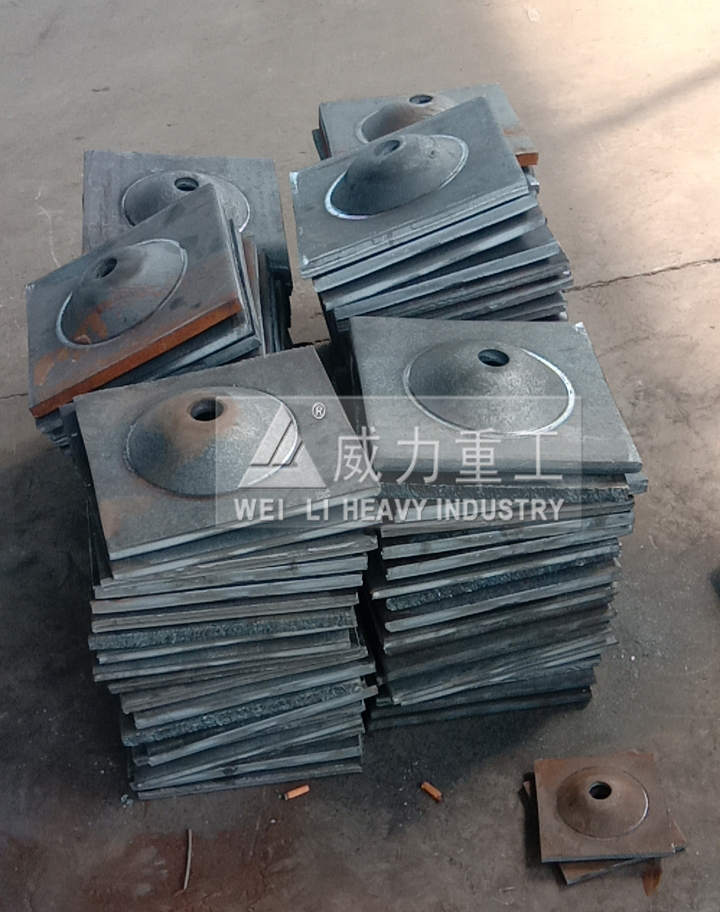

冲压托盘成品2

全自动冲压锚杆托盘四柱液压机一整套机器由液压机主机+模具+自动送料出料几部分组成的。

矿用锚杆托盘液压机由本机（主机）、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸（选装）等组成，四根立柱作为主架，上横梁和工作台由锁紧螺母紧固于四立柱两端，形成封闭的机身体。主油缸安装与上横梁的孔中，滑块与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动，滑块内装有导向套，滑块和工作台表面有“T”形槽，用于紧固安装模具。

全自动冲压锚杆托盘四柱液压机模具固定在上工作台和下工作台上，整个操作过程均用手动按钮完成操作，首先打到自动方向，按下启动按钮，需要压制的托盘经过出料装置，成品锚杆托盘就输送出来，完成整个动作。全自动程度很高，节省人力物力，机器操作简单方便。

全自动冲压锚杆托盘四柱液压机可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。山东威力重工液压机厂家采购咨询：0632-5680515 18306370978（同微信）
