锚杆托盘生产线之315吨冲压托盘专用液压机

作者：液压机厂家人气：发表时间：2022-03-02 15:19 【大中小】

山东威力重工为多家煤矿企业提供锚杆托盘生产线，其中包括四柱液压机，冲剪一体模具，剪板机，自动上下料装置等机械设备，生产矿用锚杆托盘冲压成型液压机，根据生产工艺和锚杆托盘规格的区别，可以为客户提供一整套自动化矿用锚杆托盘加工生产的整套设备。根据加工托盘厚度，冲孔大小的不同，所需315吨冲压托盘专用液压机吨位不同可以设计选择200吨、315吨、400吨、500吨、630吨、800吨、1000吨的液压机，使用315吨冲压托盘专用液压机设备的结构推荐使用三梁四柱式结构。

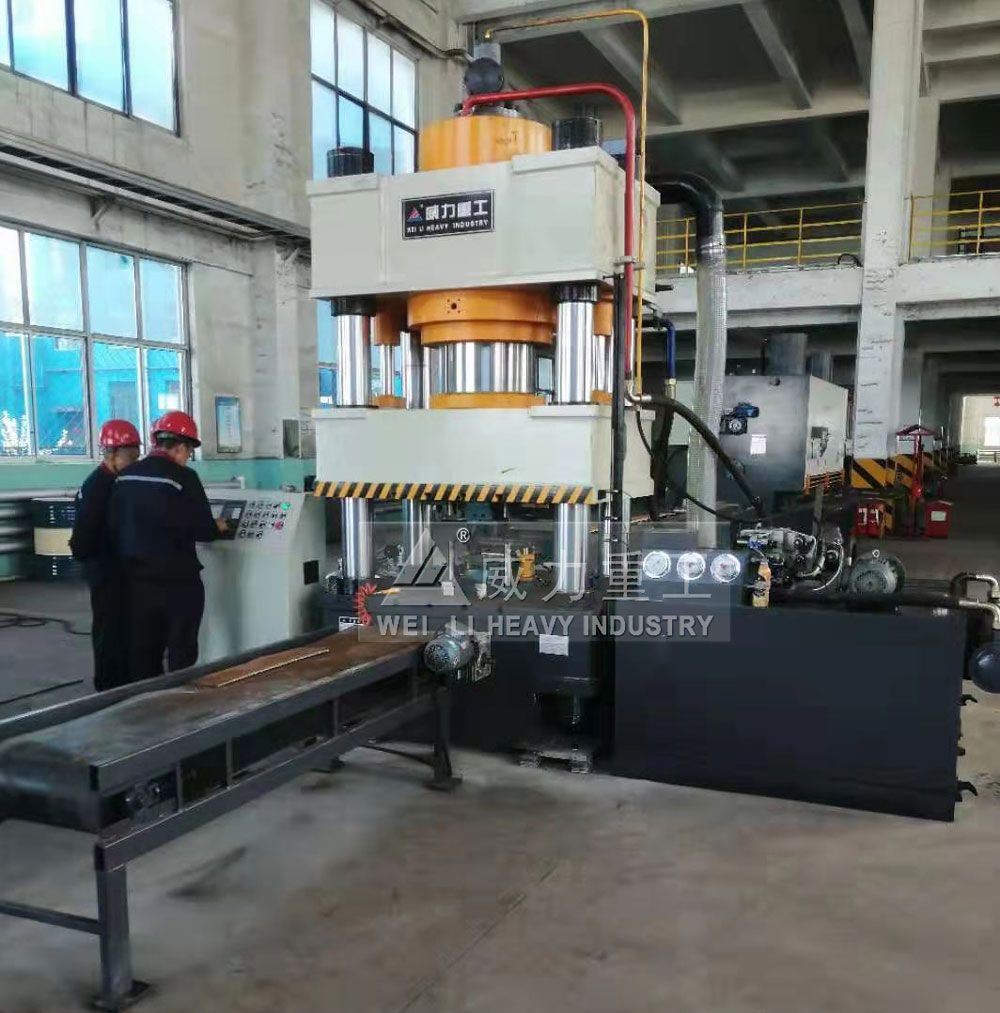

锚杆托盘生产线使用车间

现在冲压锚杆托盘专用液压机根据加工锚杆托盘的大小，分为以下几种吨位：

315吨和400吨全自动矿用锚杆托盘液压机可以压制的托盘大小为150*150*8，150*150*10（150是指托盘的外径 8是指厚度单位为mm）

500吨全自动矿用锚杆托盘液压机可以压制的托盘大小为200*200*14,240*240*14等等

630吨、800吨、1000吨全自动矿用锚杆托盘液压机可以压制的托盘大小为300*300*16等等

影响锚杆托盘液压机吨位的关键性的因素还有材质问题，有的采用235的普板，有的会用345的锰板，锰板比普板的硬度高一些自然吨位要选择大一点的。

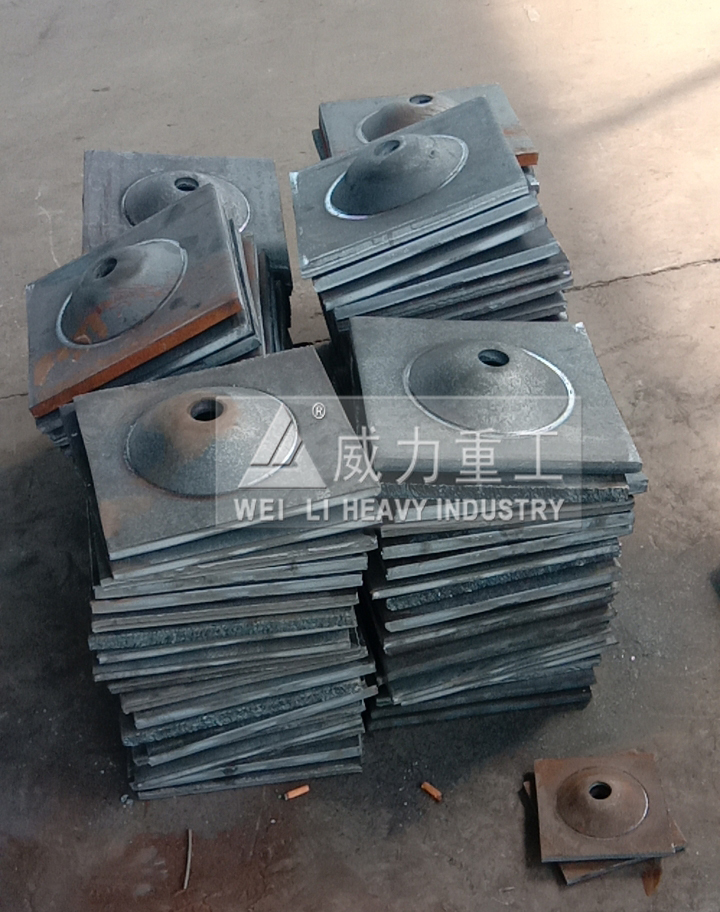

四柱液压机冲压锚杆托盘成品

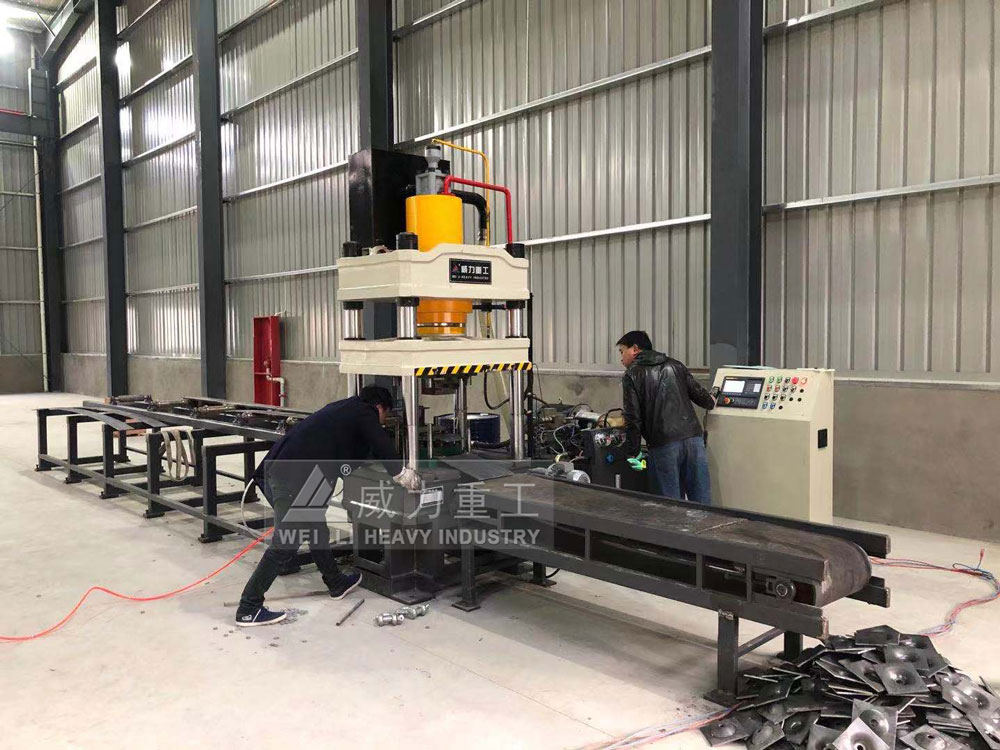

冲压锚杆托盘专用液压机一整套机器由液压机主机模具自动送料出料几部分组成的。

矿用锚杆托盘液压机由本机（主机）、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸（选装）等组成，冲压锚杆托盘专用液压机四根立柱作为主架，上横梁和工作台由锁紧螺母紧固于四立柱两端，形成封闭的机身体。主油缸安装与上横梁的孔中，滑块与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动，滑块内装有导向套，滑块和工作台表面有“T”形槽，用于紧固安装模具。

模具固定在上工作台和下工作台上，整个操作过程均用手动按钮完成操作，首先打到自动方向，按下启动按钮，需要压制的托盘料就会经过自动送料装置输送到下模具腔里，紧接着液压机油缸带动滑粱和模具往下运动压制，压到一定的程度油缸回程，底缸顶出模具经过出料装置，成品锚杆托盘就输送出来，完成整个动作。冲压锚杆托盘专用液压机全自动程度很高，节省人力物力，机器操作简单方便。
