锚杆托盘液压机配冲孔剪切模具

作者：液压机厂家人气：发表时间：2021-06-18 10:52 【大中小】

锚杆托盘液压机配冲孔剪切模具

锚杆托盘是一种跟锚杆配套使用的产品，是矿井支护材料的一种，用于配合锚杆（置于岩体中并与岩体紧密接触的杆件）的支护，有圆形、方形、菱形。来我公司订购矿用锚杆托盘液压机客户比较多，公司在矿用锚杆托盘液压机的生产制造工艺上相当娴熟。在锚杆托盘的加工生产制造中常用锚杆托盘液压机及配套模具的使用。可来我公司定做315tQ235B，模具配套一次成型精工生产锚杆托盘拉伸液压机，锚杆托盘液压机的定做生产等。

锚杆托盘是管缝锚杆的一个部件之一，目前生产这种产品的设备是三梁四柱液压机，主要吨位有200吨、315吨、400吨、500吨、630吨、800吨、1000吨。根据模具的不同，主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。

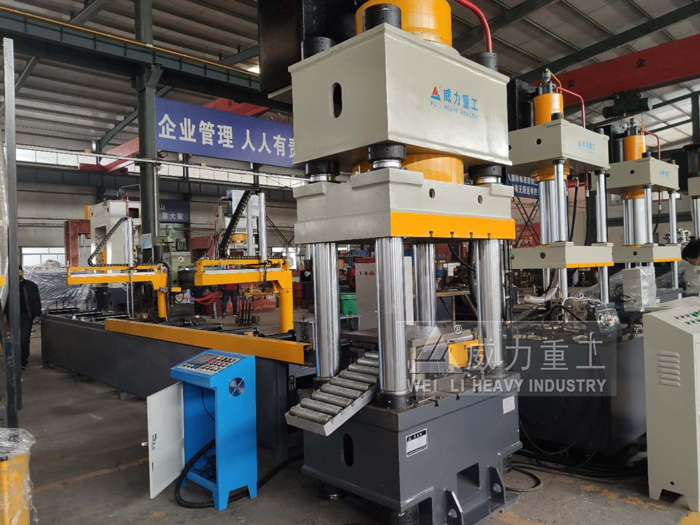

全自动锚杆托盘液压机

锚杆托盘生产线专利

制作一个好的锚杆托盘需求的步骤：焊环、轧头制作杆体，绕环切开制作挡环，剪板、冲型、冲孔制作托盘。因而在出产制作进程中离不开冲压设备——三梁四柱式液压机。

山东威力重工生产的锚杆托盘液压机的性能：

1、四柱式结构，刚性好、精度高；结构紧凑、性价比高经济适用。

2、液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

3、新型油缸密封元件，可靠性强，寿命长。

4、拉伸、压边滑块可连成一体，实现单动工艺动作。

5、导轨自动润滑装置。

6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性。

7、电气系统采用PLC控制。

8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

9、工作压力、行程可在规定范围内按工艺要求调节，操作简便。

山东威力重工生产的锚杆托盘液压机生产加工的托盘能满足技术要求，经济适用，优化了工序，明显提高了生产效率，降低了职工的劳动强度，提升了托盘生产能力。本公司提供锚杆托盘成型的整条生产线，目前国内各大托盘生产厂家，以及煤矿企业订购本公司整条锚杆托盘生产线。

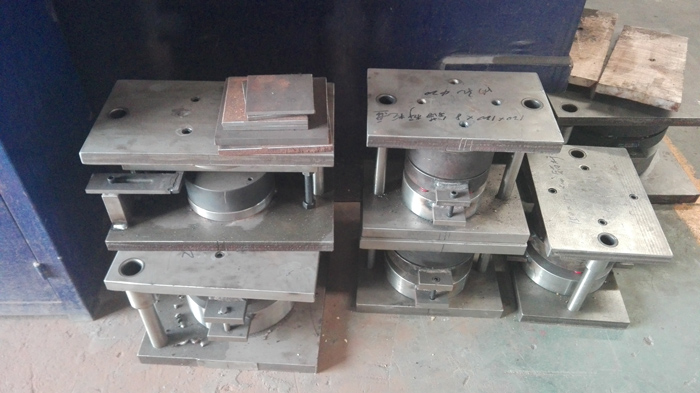

锚杆托盘模具

锚杆托盘加工用复合模具，属模具.由上模和下模组成，上模包括上模底板，与上模底板下端面结合的冲头固定底板，嵌装在冲头固定底板上的冲头和位于冲头固定底板下端面的压型凹模;上模底板，冲头固定底板和压型凹模固定连接在一起组成上模;下模包括下模底板，装在模柄底板上的退料模，下模模柄和装于退料模上的托盘定位退料板.本实用新型的优点是:使用操作方便，能一次完成锚杆托盘的压型和冲眼.

山东威力重工锚杆托盘液压机和锚杆托盘模具，本公司可以根据实际的托盘规格，选择合适的液压机型号，山东威力重工液压机厂家直销热线：0632-5680515 18306370978（同微信）

本文由液压机厂家整理，转载请注明来自：www.sdyouyaji.com
