全自动锚杆托盘液压机配模具一分钟出8块

作者：液压机厂家人气：发表时间：2023-02-27 14:18 【大中小】

全自动锚杆托盘液压机配模具一分钟出8块

山东威力重工生产的锚杆托盘液压机一般为三梁四柱液压机，常用的吨位有200吨、315吨、400吨、500吨、630吨、800吨四柱液压机等一次冲压成型，锚杆托盘冲孔自动送取料装置方便，每分钟8-10次。

锚杆托盘液压机配模具，完成锚杆托盘的全自动化操作。可以根据客户要求配置锚杆托盘生产线，全自动冲压锚杆托盘一次成型。

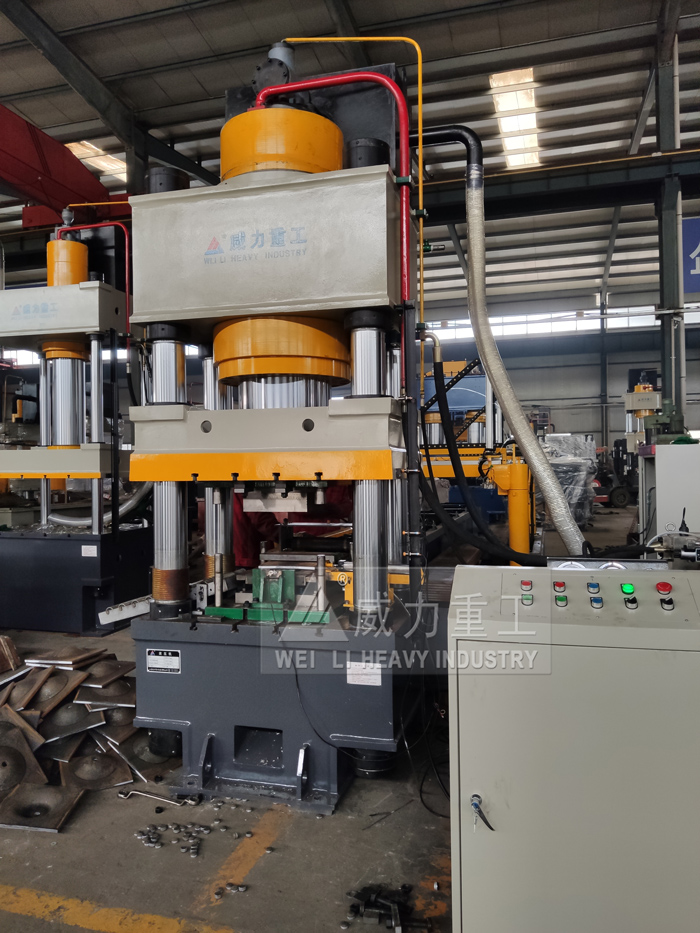

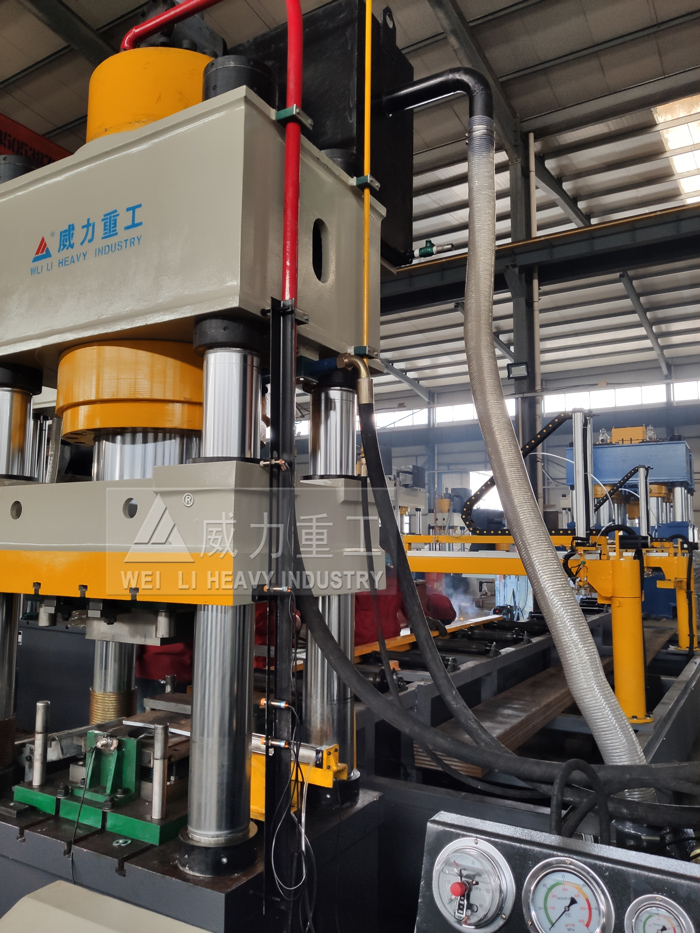

锚杆托盘液压机配模具

锚杆托盘液压机配模具生产线优势特点：

1、四柱式结构，刚性好、精度高；结构紧凑、性价比高经济适用。

2、液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

3、新型油缸密封元件，可靠性强，寿命长。

4、拉伸、压边滑块可连成一体，实现单动工艺动作。

5、导轨自动润滑装置。

6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性。

7、电气系统采用数控plc控制。

8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

9、工作压力、行程可在规定范围内按工艺要求调节，操作简便。

山东威力重工锚杆托盘液压机型号齐全

锚杆托盘模具专利展示：

锚杆托盘模具（专利模具）包括支撑组件、成型组件和切料组件，支撑组件包括第一支撑板、升降件和第二支撑板，升降件安装于第一支撑板的上部，第二支撑板安装于升降件的输出端，成型组件包括凹模、凸模、第一定位销和第二定位销，凹模邻近第一支撑板的侧部开设有第一缺口，凹模邻近第二支撑板的侧部开设有第二缺口，切料组件包括壳体、驱动件、切刀和压料件，壳体临近凹模的侧部开设有第三缺口。这种新型锚杆托盘模具通过第一缺口和第一定位销的配合，方便凹模的拆下，通过第二缺口和第二定位销的配合，方便凸模的拆下，通过第三缺口方便切刀的拆下。
